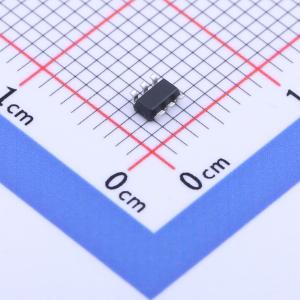

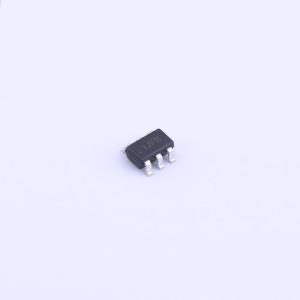

温馨提醒：图片仅供参考，商品以实物为准

DIO6305BCST6

高效率1.2MHz 1.1A同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIO6305B是一款高效率的同步升压转换器,输入电压范围为2.7V至5.25V,输出电流可达1.1A,开关频率为1.2MHz。它支持可调输出电压,最高可达5.25V,并具有低静态电流和多种保护功能。
品牌名称: DIOO(帝奥微)
商品型号: DIO6305BCST6
商品编号: C2920628
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.05克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(2)输出5V~12V方案

商品参数

商品概述

DIO6305B是一款高效升压调节器，适用于通用升压应用。它可用于从3.3V电源轨或锂离子电池生成600mA的5V电压。高开关频率可将电感器和电容器的尺寸降至最小。集成式功率MOSFET和内部补偿功能使DIO6305B易于使用，并能将整个解决方案集成到紧凑的空间中。在轻负载电流情况下，DIO6305B进入省电模式以保持高效率。抗振铃控制电路通过在不连续模式下抑制电感来减少电磁干扰问题。DIO6305B提供真正的输出断开功能，这使得在关断期间输出电压（VOUT）可降至零伏，且不会从输入源汲取任何电流。DIO6305B支持1.8V逻辑控制。 DIO6305B的输出电压可通过外部电阻分压器进行编程。

商品特性

高效同步模式
2.7 - 5.25V输入电压范围
器件静态电流：30μA（典型值）
输出电压为5V或0V时，关断电流小于1μA
输出电压钳位：6V
可调输出电压高达5.25V
省电模式，可在低输出功率时提高效率
关断期间负载断开
使能（EN）引脚采用1.8V逻辑控制
热关断
环保封装：SOT23 - 6引脚兼容
-40℃至85℃工作温度范围

应用领域

单节锂电池供电产品
便携式音频播放器
手机
个人医疗产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.25V
	输出电压	3V~5.25V
	输出电流	600mA
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
