温馨提醒：图片仅供参考，商品以实物为准

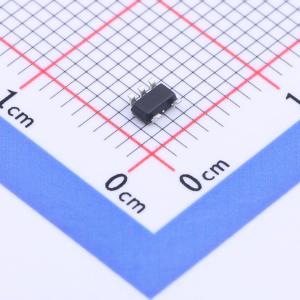

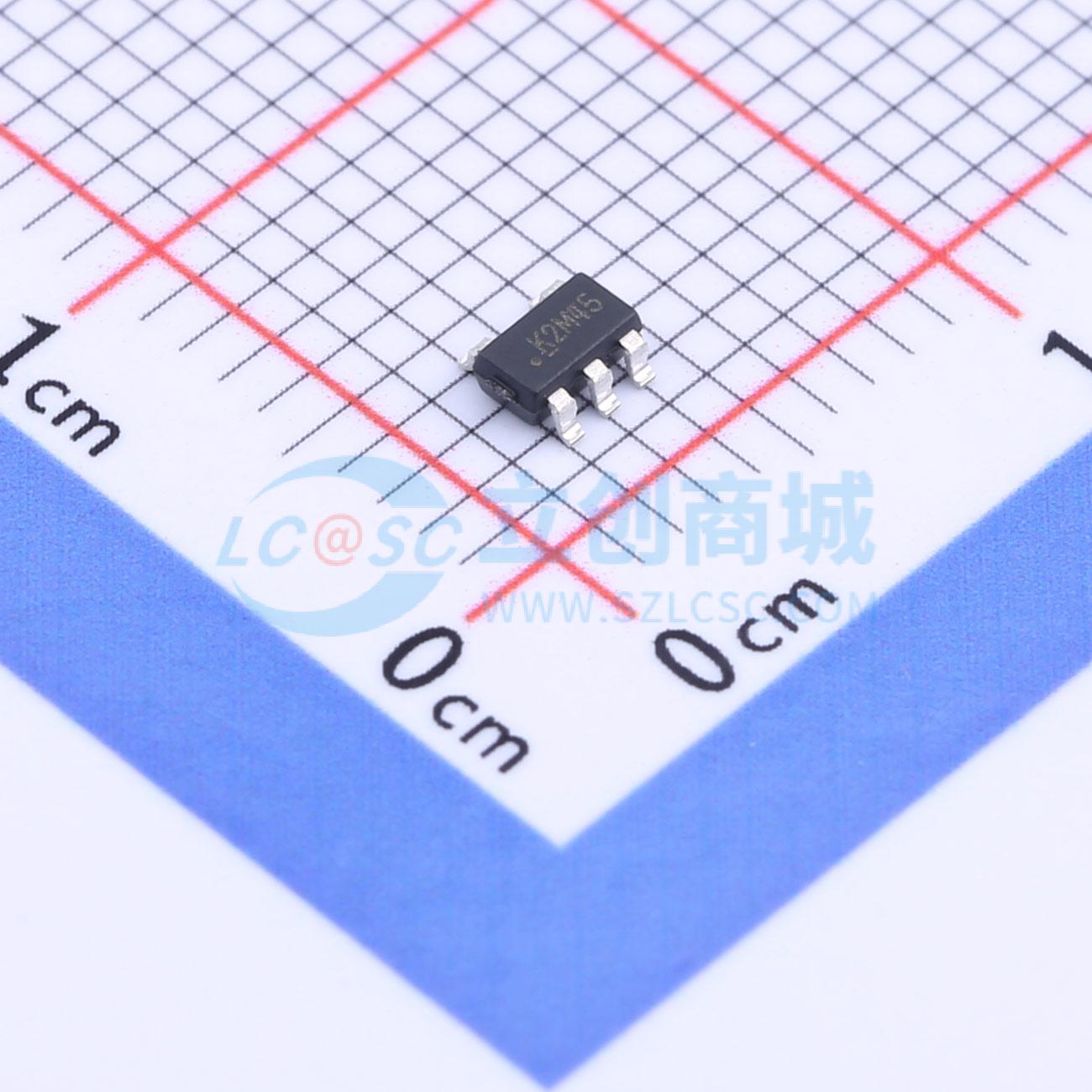

EM5203AJ-20
EM5203AJ-20
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MOSFET高侧功率开关
- 品牌名称
- EMC(杰力)
- 商品型号
- EM5203AJ-20
- 商品编号
- C2919834
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 导通电阻 | 60mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
EM5203J/AJ是一款N沟道MOSFET高端功率开关，漏极和源极之间无寄生体二极管。EM5203J/AJ的导通电阻极低，仅为60mΩ，可连续输出高达2.1A的电流。故障标志输出功能可向本地USB控制器指示故障状态。其他特性包括软启动、限流保护、上电复位功能和过温保护。EM5203J/AJ采用SOT23-5L封装。
商品特性
- 宽输入电压范围：2.5V至5.5V
- 低MOSFET导通电阻（60mΩ）
- 2μs短路保护响应时间
- 低静态电流（65μA）和关断电流
- 消抖开漏故障标志输出
- 反向电流阻断上电复位功能
- 限流保护
- 过温保护
- 软启动和快速关断，具备反向电压保护
- 使能信号高电平或低电平有效
- 获UL认证，文件编号：E468218
应用领域
- USB笔记本电脑
- 上网本
- 主板
