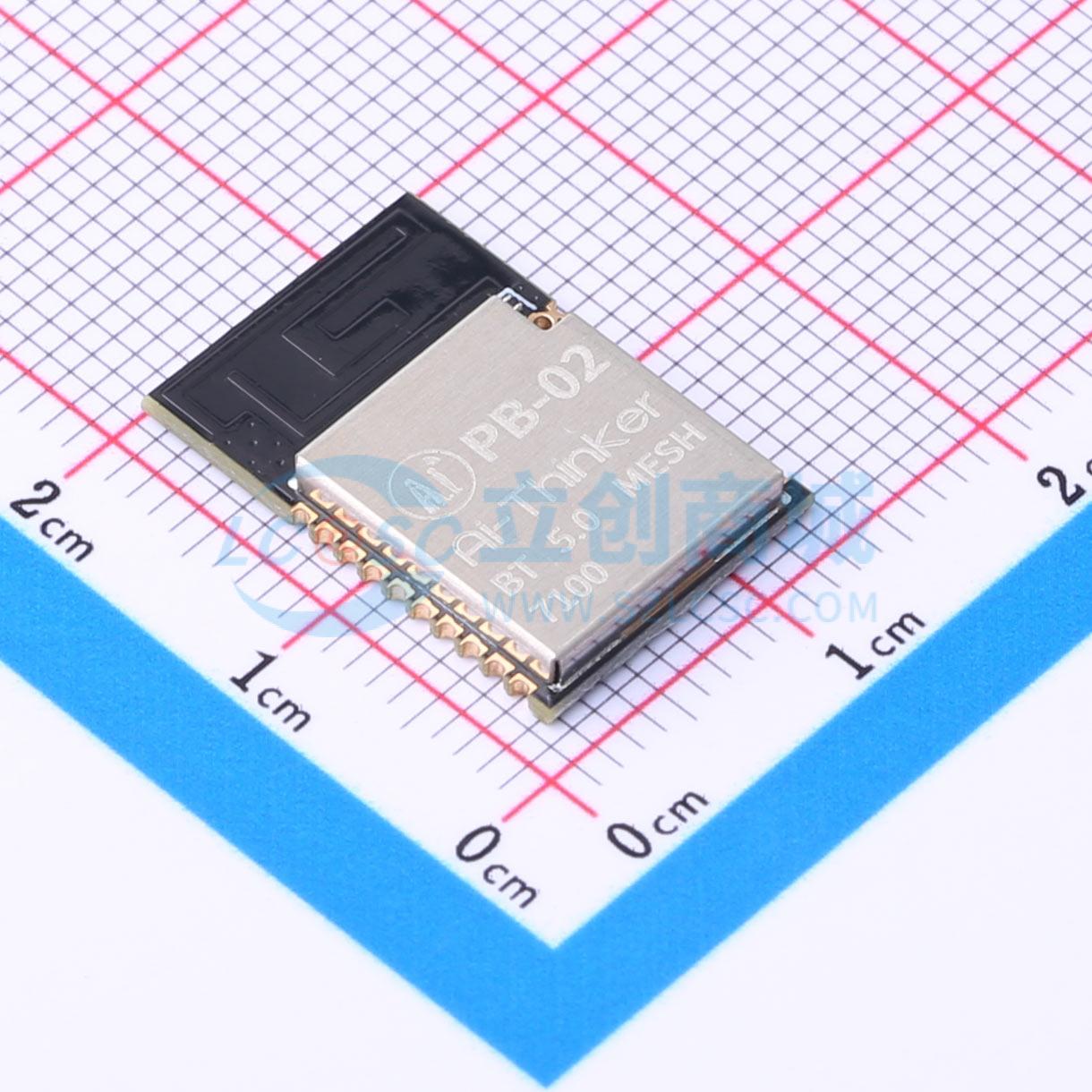

PB-02
BLE 5.0 低功耗的蓝牙模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款基于TG7100B芯片的BLE 5.0低功耗蓝牙模块，支持SIGMesh。TG7100B配备ARM Cortex-M0 32位处理器、138KB SRAM，具有超低功耗、高性能和无线多模式特性，支持安全、应用和无线更新的BLE功能。该模块具有蓝牙Mesh组网功能，设备之间通过点对点网络进行通信，使用蓝牙广播进行通信，可确保在多设备情况下及时响应。主要用于智能灯控、可穿戴智能设备、零售支付等物联网领域，可满足低功耗、低延迟、低成本无线数据通信的要求。
- 品牌名称
- Ai-Thinker(安信可)
- 商品型号
- PB-02
- 商品编号
- C2919452
- 商品封装
- SMD,18.6x12.2mm
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 | |
| 核心芯片 | PHY6212芯片 | |
| 接口类型 | SPI | |
| 支持协议 | 蓝牙5.0 | |
| 发射功率 | 10dBm | |
| 工作电压 | 2.7V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | ANT | |
| 接收电流 | 7mA | |
| 发送电流 | 25mA | |
| 通讯距离 | - | |
| 接收灵敏度 | -93dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
PB-02是一款符合BLE 5.0低功耗的蓝牙模块，支持SIG-Mesh。PHY6212搭载ARM Cortex-M0 32位处理器，配备138KB SRAM，具有超低功耗、高性能和无线多模的特点，支持安全性、应用和无线更新的BLE功能。 PB-02模块拥有蓝牙mesh组网功能；设备之间通过对等星型网络通讯，采用蓝牙广播进行通讯，可保证多设备情况下响应及时。它可满足低功耗、低延时、低成本的无线数据通信的要求。
商品特性
- 1.1mm间距SMD-20封装
- 6路PWM输出
- 天线采用PCB板载天线；同时预留了半孔焊盘和天线孔。半孔焊盘可把天线引导主板上，天线孔可在模组上直接焊接弹簧天线
- 亮度（占空比）调整范围5%-100%
- 出厂默认冷色暖色占空比各50%
- PWM输出频率1KHz
- 带小夜灯功能
- 带墙壁开关切换色温功能
应用领域
- 智能灯控
- 智能穿戴
- 零售支付等物联网领域
