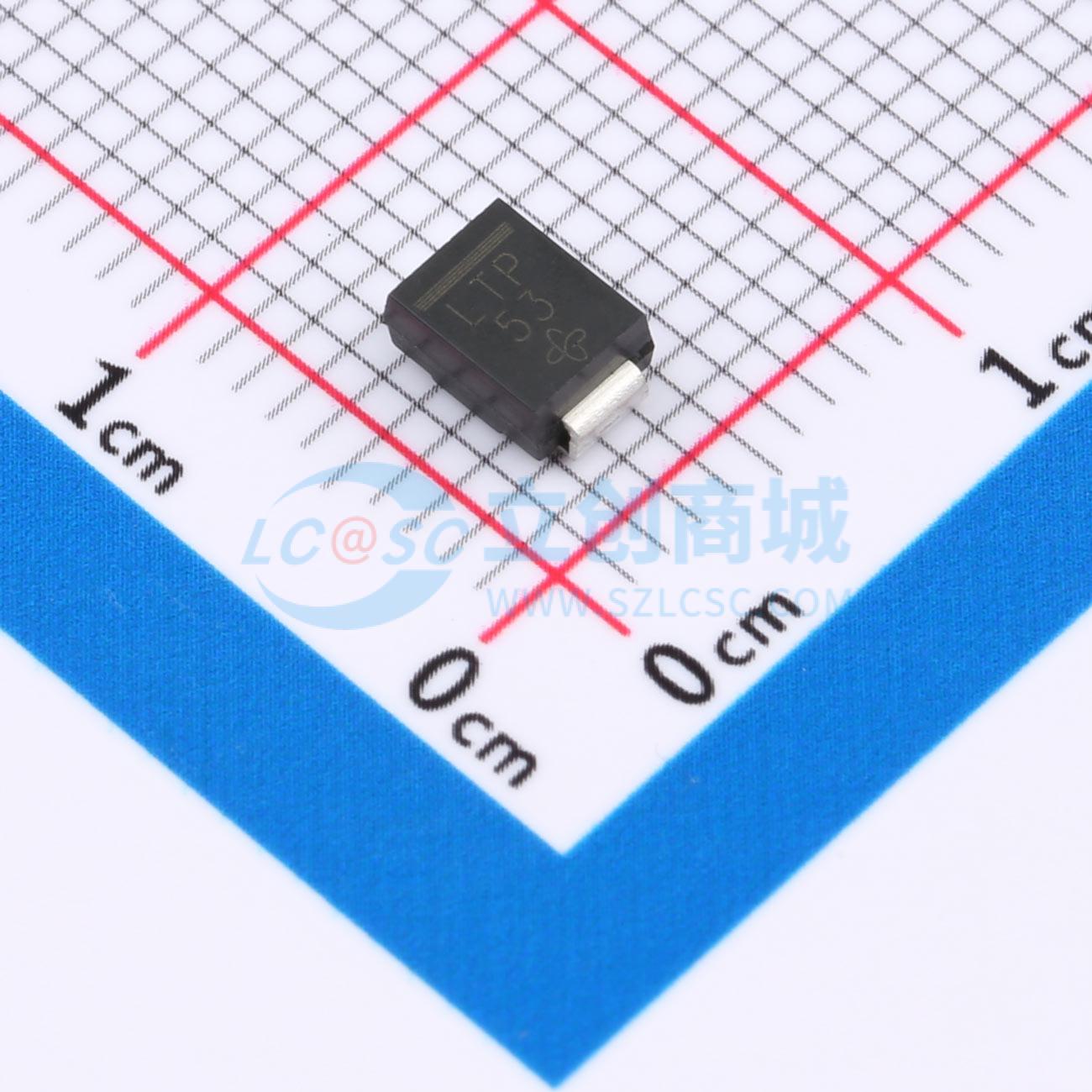

TPSMB33AHE3_A/H实物图
  • TPSMB33AHE3_A/H商品缩略图
  • TPSMB33AHE3_A/H商品缩略图
  • TPSMB33AHE3_A/H商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TPSMB33AHE3_A/H

TPSMB33AHE3_A/H

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：结钝化优化设计，采用钝化各向异性整流器技术。 Tj = 185℃，适用于高可靠性和汽车应用要求。 仅提供单向极性。 10/1000 μs波形下，峰值脉冲功率能力为600 W，重复率（占空比）：0.01%。 出色的钳位能力。 响应时间极快。应用：用于敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车和电信传感器单元信号线上引起的电压瞬变
品牌名称
VISHAY(威世)
商品型号
TPSMB33AHE3_A/H
商品编号
C2918099
商品封装
DO-214AA(SMB)​
包装方式
编带
商品毛重
0.222克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
反向截止电压(Vrwm)28.2V
钳位电压45.7V
峰值脉冲电流(Ipp)13.1A@10/1000us
峰值脉冲功率(Ppp)600W@10/1000us
属性参数值
击穿电压33V
反向电流(Ir)1uA
工作温度-65℃~+185℃
类型TVS

商品特性

  • 结钝化优化设计，采用钝化各向异性整流器技术
  • 具备 T_J = 185 ℃ 的工作能力，适用于高可靠性和汽车应用要求
  • 仅提供单向极性产品
  • 在 10/1000 μs 波形下，峰值脉冲功率能力达 600 W，重复率（占空比）为 0.01 %
  • 出色的钳位能力
  • 响应时间极快
  • 增量浪涌电阻低
  • 符合 J-STD-020 标准的 MSL 1 级，无铅最高峰值温度为 260 ℃
  • 提供符合 AEC-Q101 标准的产品 - 汽车订购代码：基础型号为 P/NHE3 或 P/NHM3

应用领域

  • 用于保护敏感电子设备，防止因感性负载开关和雷击在集成电路、MOSFET、消费、计算机、工业、汽车和电信领域传感器单元信号线中产生的电压瞬变。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)
个
起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单
