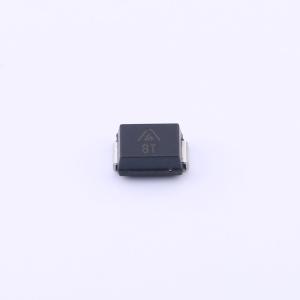

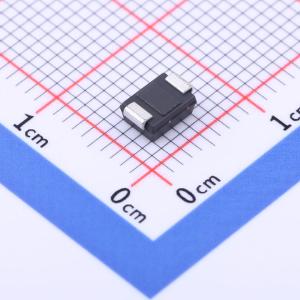

温馨提醒：图片仅供参考，商品以实物为准
SMBJ18CA-Q1
双向TVS 18V截止 峰值浪涌电流：20.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：600W 峰值脉冲功率能力，波形为 10/1000 μs，重复率（占空比）：0.01%。 低轮廓表面贴装应用，以优化电路板空间。 出色的钳位能力。 低增量浪涌电阻。 从 0V 到 VBR 的快速响应时间，单向类型通常小于 1 ps，双向类型为 5 ns。 玻璃钝化芯片结。 无铅部件符合 RoHS 要求。 符合无卤要求。 后缀 “-Q1” 适用于 AEC-Q101
- 品牌名称
- AnBon(安邦)
- 商品型号
- SMBJ18CA-Q1
- 商品编号
- C2918416
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 29.2V | |
| 峰值脉冲电流(Ipp) | 20.5A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 20V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 采用10/1000 μs波形时，峰值脉冲功率能力为600W，重复率（占空比）：0.01%
- 低外形表面贴装应用，以优化电路板空间。
- 出色的钳位能力。
- 低增量浪涌电阻。
- 从过压（OV）到击穿电压（VBR）的响应时间快，单向类型通常小于1 ps，双向类型通常小于5 ns。
- 玻璃钝化芯片结。
- 无铅部件符合RoHS要求。
- 符合无卤要求
- 后缀“-Q1”表示符合AEC - Q101标准。
