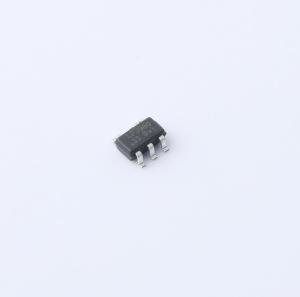

温馨提醒：图片仅供参考，商品以实物为准
LP3980S-33B5F
500mA，超低噪声、小封装超快速CMOS低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP3980S专为对性能和空间有要求的便携式射频和无线应用而设计。LP3980S针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。在降压状态下，稳压器接地电流仅略有增加，从而进一步延长了电池使用寿命
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3980S-33B5F
- 商品编号
- C2918353
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 76dB@(1kHz) | |
| 压差 | 300mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 20uA | |
| 噪声 | 100uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LP3980S专为对性能和空间有要求的便携式RF和无线应用而设计。LP3980S针对电池供电系统进行了性能优化，可提供超低噪声和低静态电流。在压差状态下，稳压器接地电流仅略有增加，进一步延长了电池使用寿命。LP3980S还可与低ESR陶瓷电容配合使用，减少了电源应用所需的电路板空间，这在手持无线设备中至关重要。LP3980S在关断模式下的功耗小于0.03μA，开启时间小于50μs。其他特性包括超低压差电压、高输出精度、限流保护和高纹波抑制比。
商品特性
- 输入电压范围：1.6V - 5.5V
- 低压差：300mA时为240mV
- 输出电流：500mA
- 高电源抑制比：1kHz时为 - 76dB
- 关断时待机电流 < 1μA
- 线路/负载瞬态响应超快
- 限流功能
- 热关断保护
- 采用SOT23 - 5封装
应用领域
- 便携式媒体播放器/MP3播放器
- 蜂窝手机和智能手机
- LCD
- 数码相机
- 传感器
- 无线网卡
