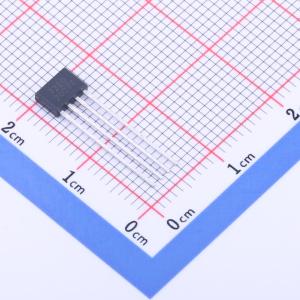

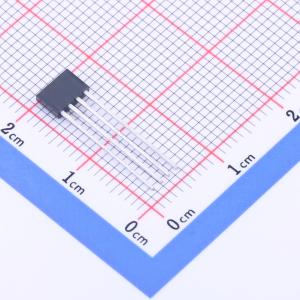

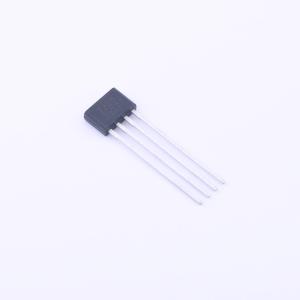

温馨提醒：图片仅供参考，商品以实物为准
MA7220P4
霍尔效应传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工作电流300mA,双线圈应用24V风扇水泵，开启30GS，关闭-30GS， 磁滞60GS
- 品牌名称
- Major Power(久昌)
- 商品型号
- MA7220P4
- 商品编号
- C2918047
- 商品封装
- SIP-4
- 包装方式
- 袋装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 工作电压 | 3.5V~28V | |
| 工作点(Gs) | 3mT | |
| 释放点(Gs) | 3mT |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 3.5mA | |
| 输出类型 | 开漏 |
商品概述
MA7220是集成霍尔传感器与输出驱动器，主要用于无刷直流风扇的电子换向。该IC采用HV BCD工艺，内部包括稳压器、保护二极管、霍尔板、放大器、比较器和一对互补开漏输出（DO，DOB）。为避免线圈烧毁，转子锁定关机检测电路在转子阻塞时会关闭输出驱动器，然后自动恢复电路将尝试重启电机。此功能在转子阻塞时重复，直到阻塞解除，电机恢复正常运行。
商品特性
- 内置仅用于芯片反向电源连接的保护二极管
- 宽工作电压范围：3.5V~28V
- 输出灌电流高达0.3A
- 片上高灵敏度霍尔效应传感器
- 热关断保护
- -40°C至85°C工作温度范围
- 转子锁定关机和自动重启功能
- 适用于12V和24V直流电机/风扇系统
- 薄型SIP - 4L封装
