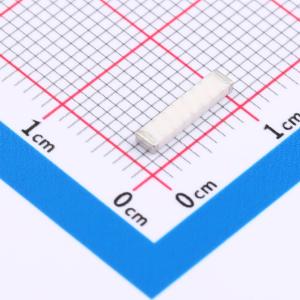

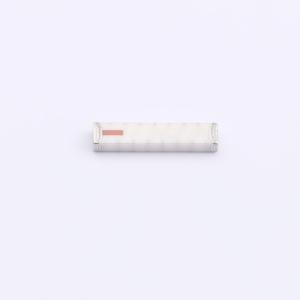

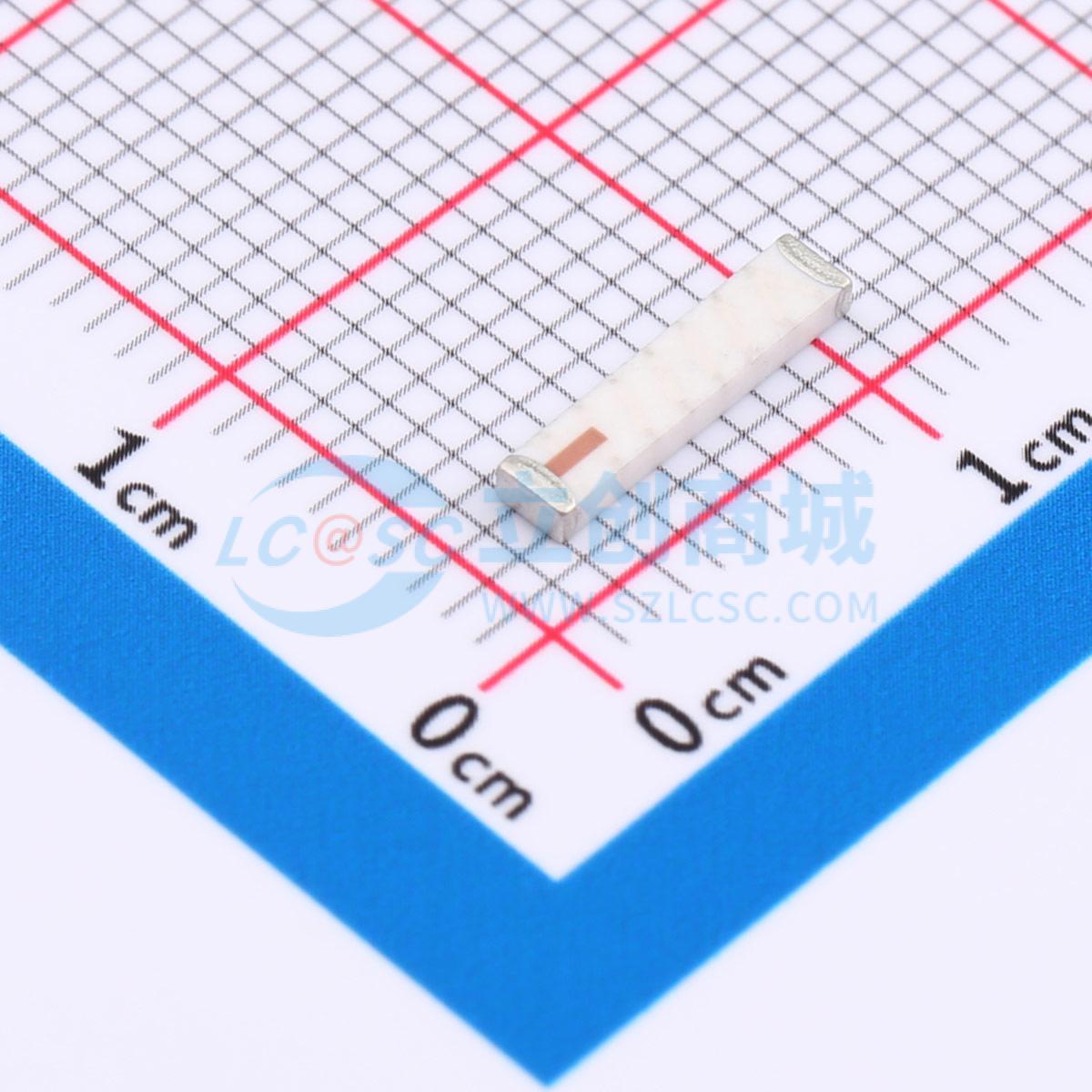

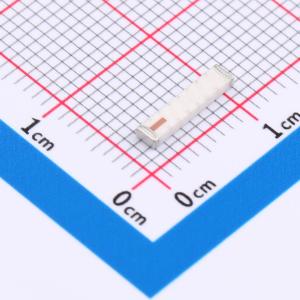

2450AT45A100E
2.45GHz高增益SMD芯片天线
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2.45GHz高增益SMD芯片天线，适用于无线通信应用，具有高增益和小尺寸的特点
- 品牌名称
- JOHANSON(约翰逊)
- 商品型号
- 2450AT45A100E
- 商品编号
- C2917722
- 商品封装
- SMD,9.5x2mm
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | - | |
| 中心频率 | 2.4GHz | |
| 带宽 | 100MHz | |
| 增益 | 2.2dBi；1.3dBi；1.5dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | 3W | |
| 驻波比 | - | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 9.5mm | |
| 宽度 | 2mm | |
| 高度 | 1.2mm |
商品概述
2.45 GHz 高增益SMD芯片天线
- 频率范围：2400-2500 MHz
- 输入功率：最大3W（连续波）
- 阻抗：50Ω
- 工作温度：-40℃ 至 +125℃
- 推荐储存条件：+5至+35℃，湿度45-75% RH，最长18个月
- 卷带数量：1,000个/卷
基于方向的峰值增益：
- 垂直方向：典型2.2 dBi (XZ-V)
- 水平方向类型A：典型1.5 dBi (XZ-V)
- 水平方向类型B：典型1.3 dBi (XZ-V)
安装注意事项：
- 安装这些设备时，应使棕色标记朝上。
- 线宽应设计为提供50Ω阻抗匹配特性。
“垂直方向”典型电气规格（T=25℃）：
- 峰值增益：典型2.2 dBi (XZ-V)
- 回波损耗：最小9.5 dB
- 平均增益：典型1.0 dBi (XZ-V)
“水平方向类型A”典型电气规格（T=25℃）：
- 峰值增益：典型1.5 dBi (XZ-V)
- 回波损耗：最小9.5 dB
- 平均增益：典型0.0 dBi (XZ-V)
“水平方向类型B”典型电气规格（T=25℃）：
- 峰值增益：典型1.3 dBi (XZ-V)
- 回波损耗：最小9.5 dB
- 平均增益：典型0.6 dBi (XZ-V)
应用领域
- 2.45 GHz 高增益 SMD 芯片天线
- 天线调谐、优化和验证服务
- 布局审查
- 符合RoHS标准
- 新的全球部件编号系统
