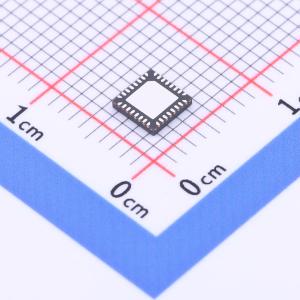

YC1021(W)
YC1021(W)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- YICHIP(易兆微)
- 商品型号
- YC1021(W)
- 商品编号
- C2916803
- 商品封装
- QFN-32-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
参数完善中
商品概述
YC1021(W) 是一款超低功耗、高性能且高度集成的蓝牙 3.0 BR + 5.0 BLE + 2.4G 专有三模解决方案，设计用于在 2400MHz 至 2483.5MHz 的 ISM 频段工作。 YC1021(W) 采用先进的 55nm CMOS 低漏电工艺制造，在简化整体系统设计的同时，实现了高度集成、最低功耗、最低漏电流并降低了物料清单成本。丰富的外设包括一个 8 通道通用 ADC、上电复位 (POR)、算术加速器、三轴 Q 解码器、ISO7816、UART/SPI/I2C 以及多达 23 个 GPIO，进一步降低了整体系统成本和尺寸。 YC1021(W) 的电源电压范围为 1.8V 至 5.5V，在发射 (Tx) 和接收 (Rx) 模式下均具有极低的功耗，在保持出色射频性能的同时，可延长电池供电系统的使用寿命。该器件可进入超低功耗睡眠模式，在此模式下，寄存器和保留内存内容得以保留，同时低功耗振荡器和睡眠定时器保持开启。
商品特性
- 蓝牙 3.0 BR + 5.0 BLE + 2.4GHz 专有三模射频片上系统 (RF SOC)
- 极低功耗
- 10nA 关机模式（外部中断）
- 900nA 睡眠模式（32kHz RC 振荡器、睡眠定时器和寄存器开启）
- 2uA 保留模式（32kHz RC 振荡器、睡眠定时器、2k 保留内存和寄存器开启）
- 3V 时接收峰值电流（理想 DCDC）：BLE/2.4G 模式下为 6.75mA，3.0 模式下为 7.25mA
- 3V 时发射峰值电流（-2dBm，理想 DCDC）：BLE/2.4G 模式下为 16.5mA，3.0 模式下为 17mA
- 无 DCDC 时接收峰值电流：BLE/2.4G 模式下为 16mA，3.0 模式下为 17mA
- 无 DCDC 且 -2dBm 时发射峰值电流：BLE/2.4G 模式下为 22mA，3.0 模式下为 23mA
- 平均电流 <25uA，500ms 嗅探保持连接
- 2.4GHz 收发器
- 单端射频输入输出 (RFIO)
- BLE 模式下灵敏度为 -93dBm
- 支持 250kbps、1Mbps 数据速率
- 发射功率高达 +6dBm
- 振荡器：支持 16M/24M/32M 晶体振荡器（默认 24M）、50M RC 振荡器、低抖动 32K RC 振荡器
- 单核数字架构：32 位 RISC 内核用于链路管理，80kB 代码 ROM、8kB 代码 RAM，所有 RAM 均可设置为保留模式
- 算术加速器 [精度：(符号位, 15 位.16 位)] 乘法/除法/平方根运算
- 模拟外设：8 通道 ADC，精度 10 位/采样率 3Msps
- 数字外设：两线主设备（兼容 I2C），最高 400kbps；支持 HCI - H5 协议的 UART（RTS/CTS），最高 3.25Mbps；SPI 主设备，最高 24Mbps，ISO7816、AES128 硬件加密、LED 驱动能力、PWM、1 轴 Q 解码器
应用领域
- 透明传输应用
