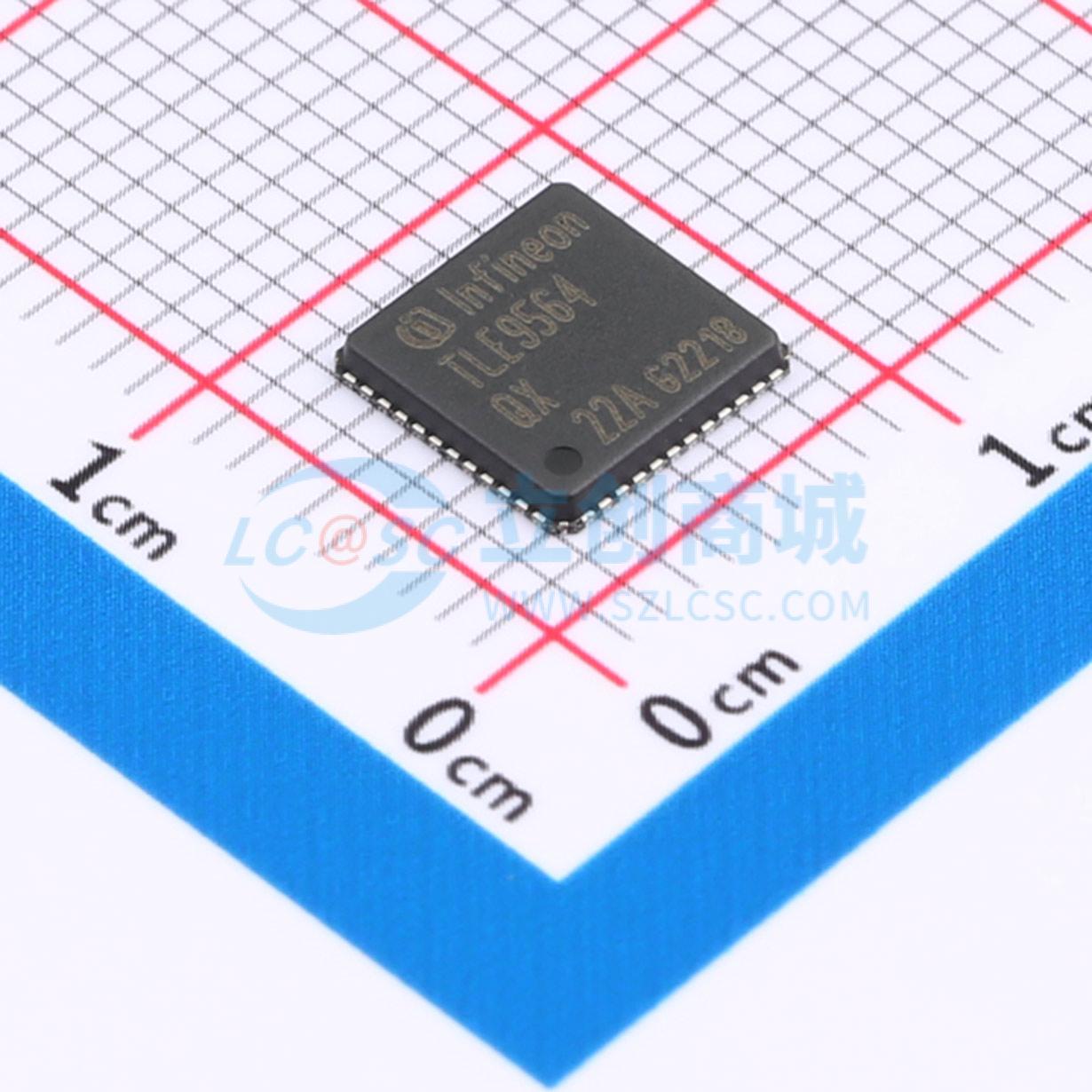

温馨提醒：图片仅供参考，商品以实物为准
TLE9564QXXUMA1
无刷直流电机系统集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款多功能系统IC，在裸露焊盘PG-VQFN-48功率封装中集成了电源、通信接口、多个半桥和支持功能。该器件专为各种汽车电机控制应用而设计。为支持这些应用，提供了主要功能，如5V低压差稳压器、一个LIN收发器、三个用于BDLC电机控制的半桥、一个电流检测放大器和一个32位串行外设接口（SPI）。该器件包括诊断和监控功能，如漏源监测和开路检测、短路保护、可配置超时和窗口看门狗以及过温保护。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE9564QXXUMA1
- 商品编号
- C2915268
- 商品封装
- VQFN-48
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 半桥数量 | 3 | |
| 工作电压 | 6V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30uA | |
| 接口类型 | SPI | |
| 工作温度 | -40℃~+150℃ |
商品概述
TLE9564QX是一款多功能系统IC，采用外露焊盘PG-VQFN-48功率封装，集成了电源、通信接口、多个半桥及支持功能。该器件专为各种汽车电机控制应用而设计。 为支持这些应用，这款无刷直流（BLDC）电机系统IC提供了主要功能，如5 V低压差稳压器、一个LIN收发器、三个用于BLDC电机控制的半桥、一个电流检测放大器和一个32位串行外设接口（SPI）。 该器件具备诊断和监控功能，如漏源极监测和开路负载检测、短路保护、可配置超时和窗口看门狗，以及过温保护。
商品特性
- 用于主电源的5 V、250 mA低压差稳压器
- 三个用于外部N沟道MOSFET的半桥栅极驱动器
- 自适应MOSFET栅极控制：
- 调节MOSFET开关时间
- 降低PWM模式下的开关损耗
- 高效恒定栅极电荷
- 控制反接电池保护MOSFET
- 一个具备低端功能的电流检测放大器（CSA），增益可配置，用于保护和诊断
- LIN收发器LIN2.2/SAE J2602，具备可编程TXD超时功能和LIN闪存模式，可配置唤醒源
- 三个典型值为7 Ω的高端输出
- 六个PWM输入：
- 支持高端和低端PWM
- 主动续流
- 高达25 kHz的PWM频率
- 带循环冗余校验（CRC）的32位串行外设接口（SPI）
- 停止模式和睡眠模式下静态电流消耗极低
- 正常模式、停止模式和睡眠模式下的周期性循环检测和循环唤醒
- 复位和中断输出
- 漏源极监测和开路负载检测
- 可配置超时和窗口看门狗
- 过温和短路保护功能
- 无引脚功率封装，支持光学引脚尖端检查
- 绿色产品（符合RoHS标准）
应用领域
- 辅助泵（燃油泵、水泵等）
- 鼓风机电机
- 发动机冷却风扇
- 天窗模块
- 分动箱
