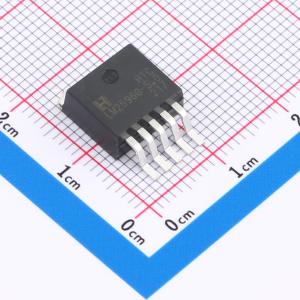

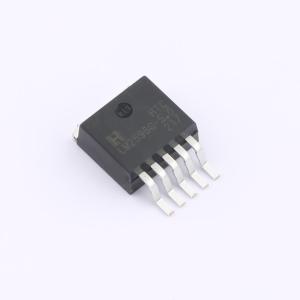

LM2596GR-5.0
3A, 150kHz 降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2596G系列稳压器是单片集成电路,适用于设计简单的降压开关稳压器。这些电路能够驱动3.0A负载,具有出色的线路和负载调节性能。该系列提供3.3V、5.0V、12V固定输出版本和可调输出版本。
- 品牌名称
- HTC
- 商品型号
- LM2596GR-5.0
- 商品编号
- C2915258
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.708克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2596G 系列稳压器是单片集成电路，非常适合轻松便捷地设计降压开关稳压器（降压转换器）。该系列的所有电路都能够驱动 3.0A 的负载，并具有出色的线性和负载调节能力。这些器件提供 3.3V、5.0V、12V 的固定输出电压版本，以及一个可调输出版本。 这些稳压器的设计旨在减少外部元件的数量，以简化电源设计。多家不同的电感制造商提供了针对 LM2596G 优化的标准系列电感。 LM2596G 系列的开关频率为 150kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。 LM2596G 的特性包括：在指定的输入电压和输出负载条件下，输出电压公差为 ±4%，振荡器频率公差为 ±15%。具备外部关断功能。输出开关包含逐周期电流限制，以及在故障条件下提供全面保护的热关断功能。
商品特性
- 3.3V、5.0V、12V 和可调输出版本
- 可调版本输出电压范围为 1.23V 至 37V，在电压和负载条件下最大公差为 ±4%
- 保证 3.0A 输出电流
- 宽输入电压范围：最高 40V
- 仅需 4 个外部元件
- 150kHz 固定频率内部振荡器
- TTL 关断能力，低功耗待机模式
- 高效率
- 使用易于获取的标准电感
- 热关断和电流限制保护
- SMD 型封装的湿度敏感度等级为 3 级
应用领域
- 简单高效的降压（Buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正到负转换器（升降压）
- 电池充电器电源
