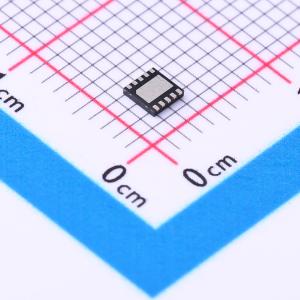

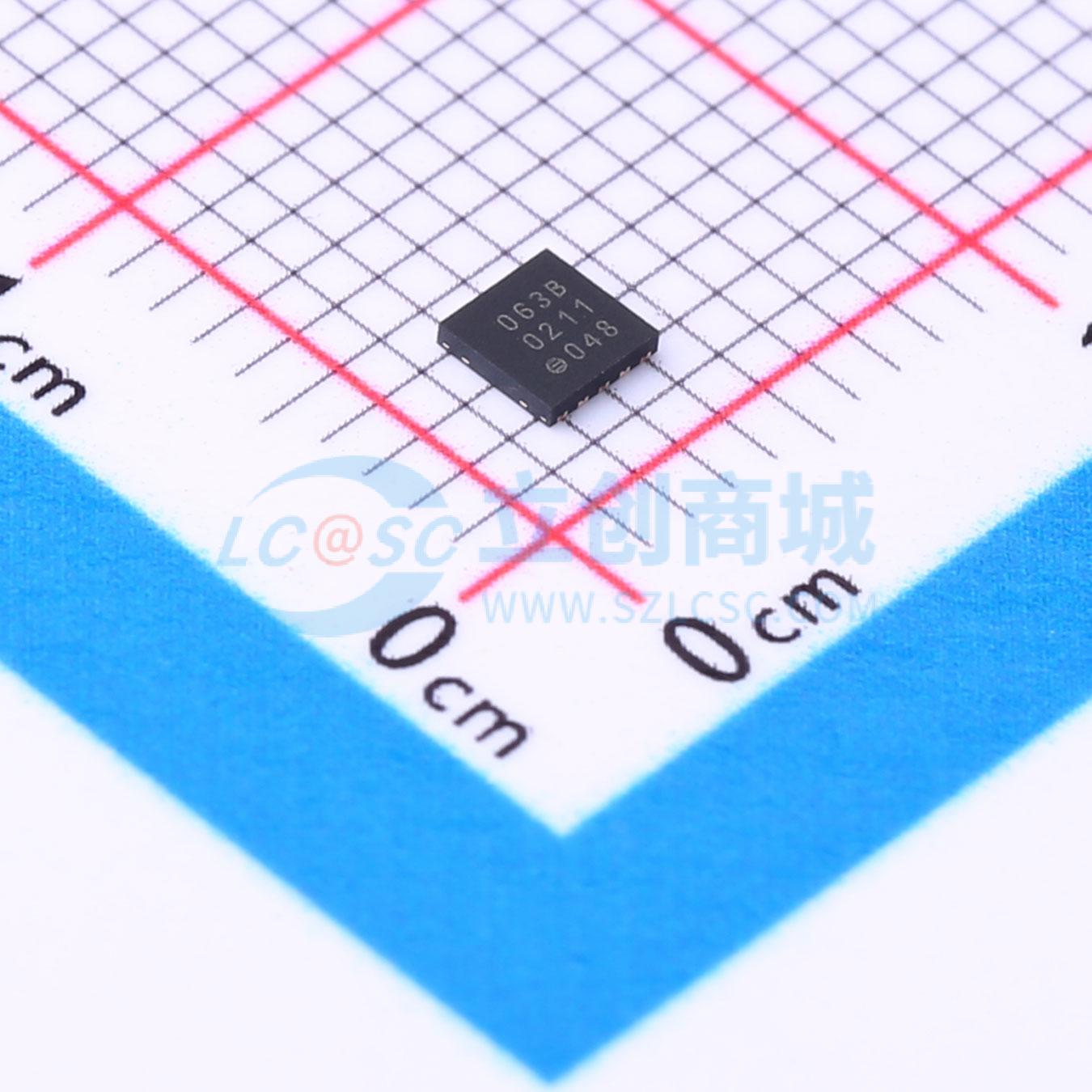

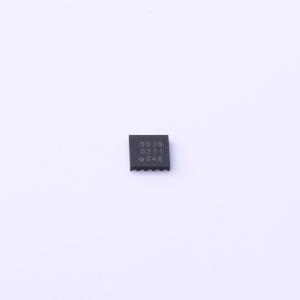

PCF85063BTL/1,118

微型实时时钟/日历，带报警功能和SPI总线

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCF85063BTL 是一种优化了低功耗的CMOS实时时钟（RTC）和日历。它基于32.768 kHz石英晶体提供年、月、日、星期、小时、分钟和秒。该时钟的工作电压范围为0.9 V至5.5 V，在3.3 V和25°C下通常消耗0.22 μA。数据和地址通过3线SPI总线串行传输，最大数据速率为7 Mbit/s。每次写入或读取数据字节后，寄存器地址会自动递增。该设备包括一个用于外围设备的可编程时钟输出、可选的集成振荡器负载电容、报警功能、倒计时定时器、分钟和半分钟中断、振荡器停止检测以及内部上电复位（POR）。一个可编程偏移寄存器允许微调时钟频率。
品牌名称: NXP(恩智浦)
商品型号: PCF85063BTL/1,118
商品编号: C2915104
商品封装: DFN-10(2.6x2.6)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

PCF85063BTL 是一种优化了低功耗的CMOS实时时钟（RTC）和日历。它基于32.768 kHz石英晶体提供年、月、日、星期、小时、分钟和秒。该时钟的工作电压范围为0.9 V至5.5 V，在3.3 V和25°C下通常消耗0.22 μA。数据和地址通过3线SPI总线串行传输，最大数据速率为7 Mbit/s。每次写入或读取数据字节后，寄存器地址会自动递增。该设备包括一个用于外围设备的可编程时钟输出、可选的集成振荡器负载电容、报警功能、倒计时定时器、分钟和半分钟中断、振荡器停止检测以及内部上电复位（POR）。一个可编程偏移寄存器允许微调时钟频率。

应用领域

数码相机
数码摄像机
打印机
复印机
移动设备
电池供电设备

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	SPI
	工作电压	900mV~5.5V
	工作电流	220nA

	属性	参数值
	晶振	内置
	闹钟输出	有
	工作温度	-40℃~+85℃
	静态电流(Iq)	0.22uA
