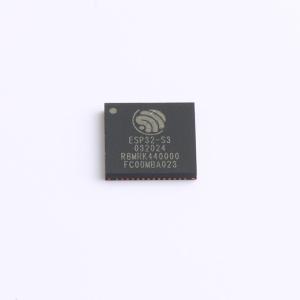

ESP32-S3R8

ESP32-S3 是一款基于低功耗 MCU 的片上系统（SoC），集成了 2.4 GHz Wi-Fi 和低功耗蓝牙（Bluetooth LE）。它由高性能双核微处理器（Xtensa 32 位 LX7）、低功耗协处理器、Wi-Fi 基带、低功耗蓝牙基带、射频模块和众多外设组成。

• Wi-Fi：
  • 符合 IEEE 802.11b/g/n 标准
  • 支持 2.4 GHz 频段的 20 MHz、40 MHz 带宽
  • 1T1R 模式，数据速率高达 150 Mbps
  • Wi-Fi 多媒体（WMM）
  • 发送/接收聚合 MAC 协议数据单元（TX/RX A-MPDU）、发送/接收聚合 MAC 服务数据单元（TX/RX A-MSDU）
  • 立即块确认
  • 分段与重组
  • 自动信标监测（硬件时间戳功能，TSF）
  • 4 个虚拟 Wi-Fi 接口
  • 同时支持接入点模式（Station）、软接入点模式（SoftAP）或接入点 + 软接入点组合模式（Station + SoftAP）下的基础服务集（Infrastructure BSS）
  • 天线分集
  • 802.11mc 精细时间测量（FTM）
• 蓝牙：
  • 低功耗蓝牙：支持蓝牙 5、蓝牙网状网络
  • 高功率模式（20 dBm）
  • 速率：125 Kbps、500 Kbps、1 Mbps、2 Mbps
  • 广播扩展
  • 多个广播集
  • 信道选择算法 2
  • Wi-Fi 和蓝牙之间的内部共存机制，可共享同一天线
• CPU 和内存：
  • Xtensa 32 位双核 LX7 微处理器，最高频率可达 240 MHz
  • CoreMark 跑分：
    • 单核 240 MHz：613.86 CoreMark；2.56 CoreMark/MHz
    • 双核 240 MHz：1181.60 CoreMark；4.92 CoreMark/MHz
  • 128 位数据总线和单指令多数据（SIMD）指令
  • 384 KB 只读存储器（ROM）
  • 512 KB 静态随机存取存储器（SRAM）
  • 实时时钟（RTC）中有 16 KB SRAM
  • 支持 SPI、双 SPI、四 SPI、八 SPI、四路并行接口（QPI）和八路并行接口（OPI），可连接多个闪存和外部 RAM
  • 支持带缓存的闪存控制器
  • 支持闪存在线编程（ICP）
• 高级外设接口：
  • 45 个可编程通用输入输出引脚（GPIOs）
  • 数字接口：
    • 4 个串行外设接口（SPI）
    • 1 个液晶显示器（LCD）接口（8 位 ~ 16 位并行 RGB、I8080 和 MOTO6800），支持 RGB565、YUV422、YUV420 和 YUV411 之间的转换
    • 1 个 8 位 ~ 16 位数字视频端口（DVP）相机接口
    • 3 个通用异步收发传输器（UART）
    • 2 个集成电路总线（I2C）
    • 2 个集成电路内置音频总线（I2S）
    • 1 个远程控制（RMT）接口（发送/接收）
    • 1 个脉冲计数器
    • LED 脉宽调制（PWM）控制器，最多 8 个通道
    • 1 个全速通用串行总线（USB）的即插即用（OTG）接口
    • 1 个 USB 串口/联合测试行动小组（JTAG）控制器
    • 2 个电机控制脉宽调制器（MCPWM）
    • 1 个支持 2 个插槽的安全数字卡/多媒体卡（SD/MMC）主机控制器
    • 通用直接内存访问（DMA）控制器，有 5 个发送通道和 5 个接收通道
    • 1 个时间触发的汽车网络（TWAI）控制器，兼容 ISO 11898-1（CAN 规范 2.0）
  • 模拟接口：
    • 2 个 12 位逐次逼近寄存器型模数转换器（SAR ADC），最多 20 个通道
    • 1 个温度传感器
    • 14 个触摸感应输入输出引脚
  • 定时器：
    • 4 个 54 位通用定时器
    • 1 个 52 位系统定时器
    • 3 个看门狗定时器
• 低功耗管理：
  • 电源管理单元支持五种电源模式
  • 超低功耗（ULP）协处理器：
    • ULP-RISC-V 协处理器
    • ULP 有限状态机（FSM）协处理器
• 安全：
  • 安全启动
  • 闪存加密
  • 4 Kbit 一次性可编程存储器（OTP），最多 1792 位供用户使用
  • 加密硬件加速：
    • 高级加密标准（AES）-128/256（联邦信息处理标准出版物 197）
    • 哈希算法（联邦信息处理标准出版物 180-4）
    • 非对称加密算法（RSA）
    • 随机数生成器（RNG）
    • 基于哈希的消息认证码（HMAC）
    • 数字签名

• 智能家居
• 工业自动化
• 医疗保健
• 消费电子
• 智慧农业
• 销售点（POS）机
• 服务机器人
• 音频设备
• 通用低功耗物联网传感器集线器
• 通用低功耗物联网数据记录器
• 视频流相机
• USB 设备
• 语音识别
• 图像识别
• Wi-Fi + 蓝牙网卡
• 触摸和接近感应
