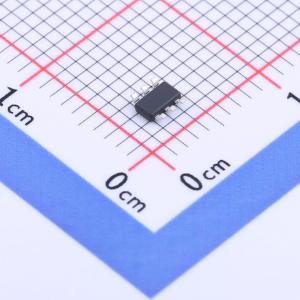

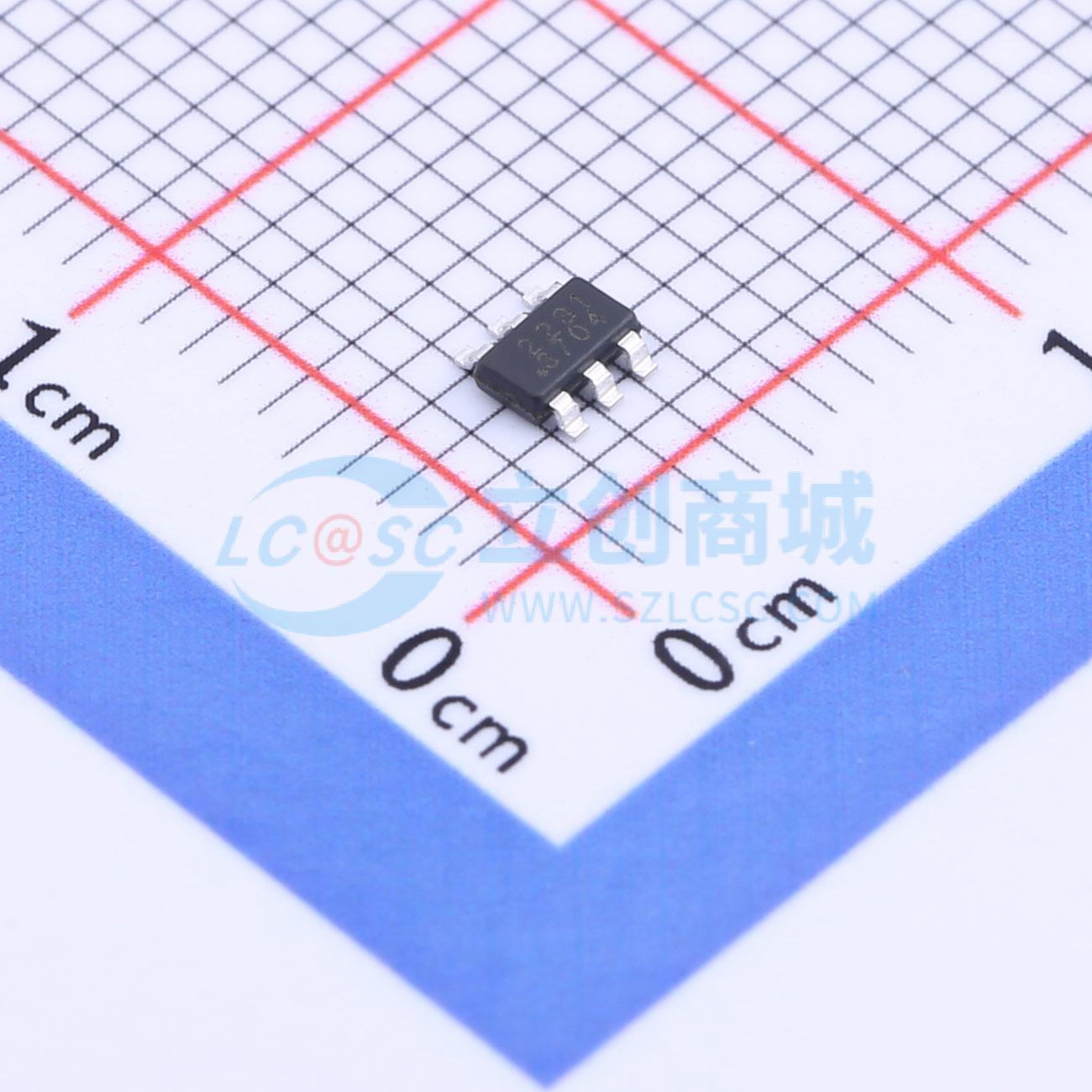

SCT2231TVBR

输入电压17V、输出电流3A的同步降压型DCDC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT2231 是一款完全集成的高效同步降压式 DC-DC 转换器，能够提供 3A 电流。该器件的输入电压范围宽，为 4.2V 至 17V，并完全集成了导通电阻（Rdson）极低的高端功率 MOSFET 和同步 MOSFET，以最大程度降低传导损耗。凭借 750kHz 的开关频率，可实现低输出电压纹波以及较小的外部电感和电容尺寸
品牌名称: SCT(芯洲科技)
商品型号: SCT2231TVBR
商品编号: C2912567
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.053克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

SCT2231是一款高度集成的高效同步降压DCDC转换器，能够提供3A电流。该器件的输入电压范围宽，为4.2V至17V，并且高度集成了导通电阻（Rdson）极低的高端功率MOSFET和同步MOSFET，以最大限度地降低传导损耗。凭借750kHz的开关频率，可实现低输出电压纹波，并减小外部电感和电容的尺寸。SCT2231采用自适应恒定导通时间控制架构，可为降压应用实现快速的负载瞬态响应。 SCT2231工作在强制脉冲宽度调制（FPWM）模式下，可在轻载运行时保持较小的输出电压纹波。它具备全面的保护功能，如过流保护、输出欠压保护、输入欠压锁定和热关断。 SCT2231所需的外部元件数量极少，提供节省空间的SOT563和TSOT23 - 6封装。

商品特性

宽输入电压范围：4.2 - 17V
集成70mΩ/42mΩ FET，连续输出电流达3A
宽输出电压范围：0.8V - 7V
静态电流275uA
逐周期电流限制
内部2ms软启动，限制浪涌电流
固定750kHz开关频率
输入欠压锁定
轻载时强制PWM模式
过温保护
提供SOT563和TSOT23封装

应用领域

平板数字电视和显示器
监控系统
机顶盒
网络系统
通用消费电子产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~17V
	输出电压	800mV~7V
	输出电流	3A
	开关频率	750kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	275uA
	开关管(内置/外置)	内置
	输出类型	可调
