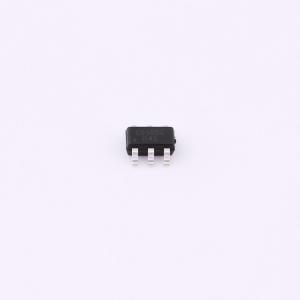

COSN6505C
专业电源管理(PMIC)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于隔离电源的推挽式变压器驱动器，低EMI干扰，14，420kHz
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COSN6505C
- 商品编号
- C30212524
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 变压器驱动器 | |
| 输入电压 | 2.5V~5.5V | |
| 功率管耐流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 功率管导通电阻 | 160mΩ | |
| 静态电流(Iq) | 700uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
COS6505A/B/C系列是低电磁干扰（EMI）推挽式变压器驱动器，专为隔离接口应用中的小尺寸隔离电源而设计。该器件由2.25V至5V直流电源驱动低剖面、带中心抽头的变压器初级绕组。根据变压器匝数比，次级绕组可绕制以提供任意隔离电压。 COS6505AB/C包含一个振荡器，其后连接一个栅极驱动电路，该电路提供互补输出信号，以驱动接地参考的N沟道功率开关。内部逻辑确保两个开关之间实现先断后通操作。内部保护功能包括欠压锁定、热关断和输出电流限制。通过控制输出开关电压的压摆率以及采用扩频时钟（SSC）技术，可实现低噪声和低电磁干扰。
商品特性
- 变压器推挽式驱动器
- 工作电源电压范围为2.25V至5.5V
- 高输出驱动能力：5V电源时为1A
- 4.5V时导通电阻（RON）低至0.25Ω
- 扩频时钟（SSC）
- 超低电磁干扰
- 精确的内部振荡器选项：160kHz（COS6505A）、420kHz（COS6505B/C）
- 可通过外部时钟输入实现多个器件同步
- 压摆率控制
- 1.7A电流限制
- 低关断电流：<1μA
- 热关断保护
- 宽温度范围：-45℃至125℃
- 小封装：SOT23-6
应用领域
- CAN、RS-485、RS422、RS-232、SPI、I2C隔离接口电源
- 低功耗局域网
- 隔离式USB电源
- 工业自动化
- 医疗设备
