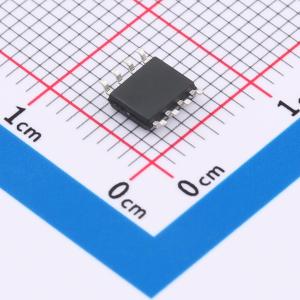

L9110-C

描述: 此款H桥电机驱动芯片，采用最新的CMOS工艺，他具备大电流，低内阻，广泛应用于机器人、玩具、小型电子设备和其他需要精确电机控制的应用中
品牌名称: MSKSEMI(美森科)
商品型号: L9110-C
商品编号: C30197468
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1578克(g)
立创商城设计参考: 无刷电机驱动-(1)12V以内供电-(1)2A以内方案

商品参数

商品概述

L9110-C是为消费类产品，玩具和其他低压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件能够驱动一个直流无刷电机，由一个内部电荷泵生成所需的栅极驱动电压电路和4个功率NMOS组成H桥驱动，集成了机正转/反转/停止/刹车四个功能。 L9110-C支持最高工作电压为12.0V，持续电流1.2A，峰值电流2.0A。同时，集成了过温保护和欠压闭锁等保护功能。 L9110-C具有一个PWM(INA/INB)输入接口，支持与行业标准器件兼容。

商品特性

工作电压范围2.5 - 12.0V
最大持续电流1.2A，峰值2.0A
低导通电阻：450mΩ (HS + LS)
低静态工作电流(typ.200uA)
低待机电流(typ.0.1uA@6.0V)
集成过温保护
集成欠压保护
SOP8封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	集成FET	是
	输出电流	1.2A
	峰值电流	2A

	属性	参数值
	工作电压	2.5V~12V
	导通电阻	450mΩ
	静态电流(Iq)	200uA
	工作温度	-40℃~+150℃
