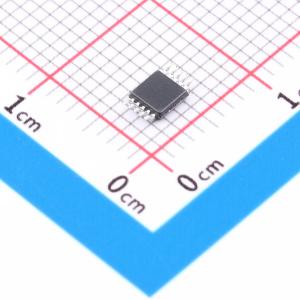

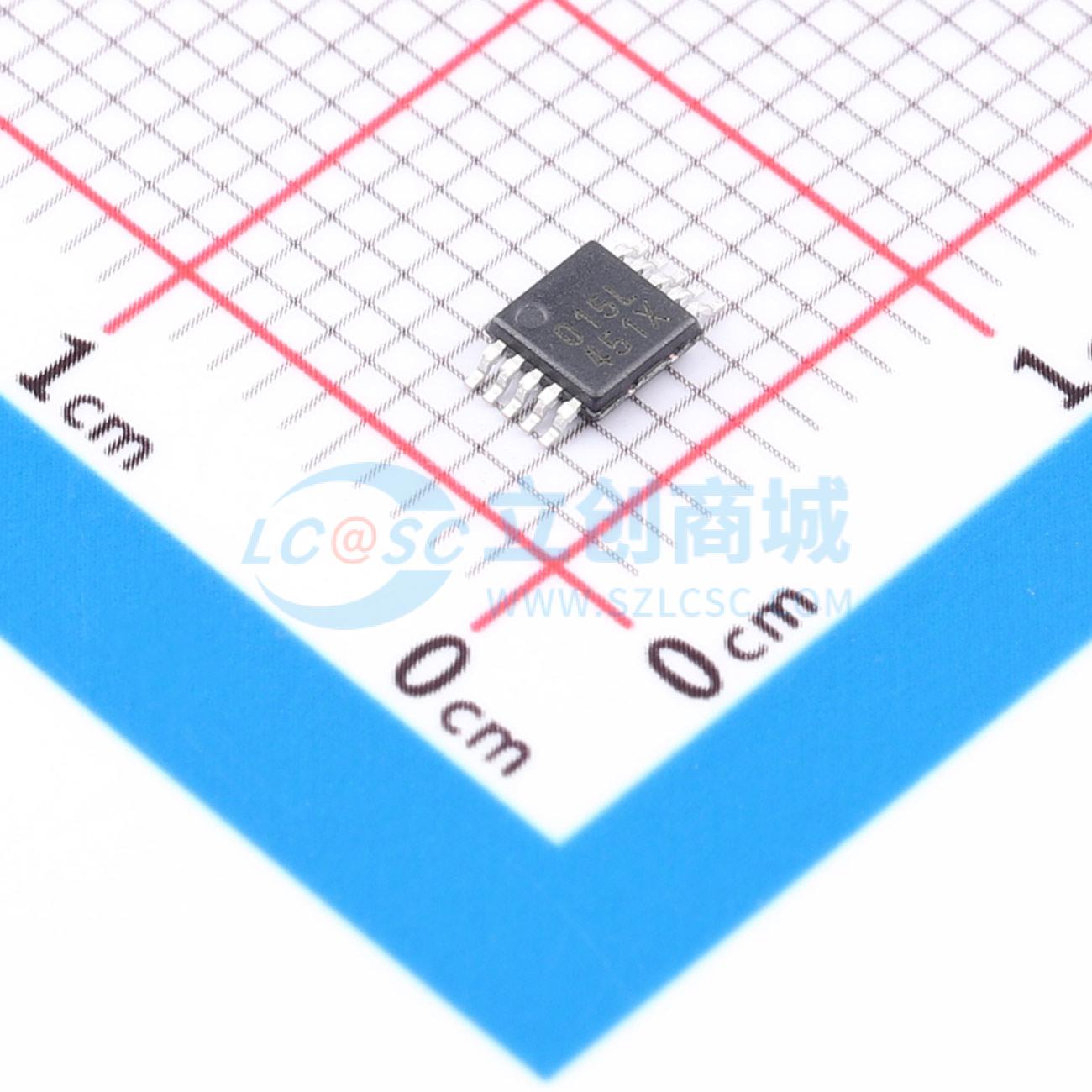

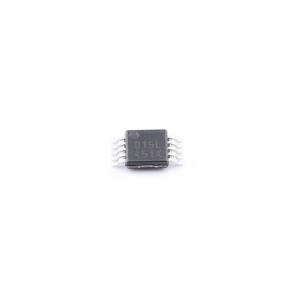

ADS1015LIDGSR
具有PGA、比较器和1.8V I²C总线电压支持的超小型、低功耗、12位3.3kSPS ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ADS1014L 和 ADS1015L (ADS101xL) 是采用超小型 12 引脚 DSBGA 封装和 10 引脚 VSSOP 封装的精密、低功耗、12 位、I2C 兼容模数转换器 (ADC)。ADS101xL 采用了低漂移电压基准和振荡器。ADS101xL 还包含一个可编程增益放大器 (PGA) 和一个数字比较器。除了这些特性，该器件还具有宽工作电源电压范围，因而非常适用于功率受限型和空间受限型传感器测量应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1015LIDGSR
- 商品编号
- C30178086
- 商品封装
- VSSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 3.3kHz | |
| 通道数 | 2 | |
| 工作电压 | 2V~3.6V | |
| 接口类型 | I2C | |
| 差分输入 | 是 | |
| 积分非线性 | 0.5LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 1MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 150uA | |
| 功能特性 | 软复位；多路复用器；上电复位 |
商品概述
ADS1015L是一款超小型、低功耗、无噪声的12位ΔΣ模数转换器（ADC），集成了具有内部电压基准的ΔΣADC内核、时钟振荡器、I2C接口、可编程增益放大器（PGA）和可编程数字比较器。ADC内核测量差分信号VIN（VAINP与VAINN之差），采用差分开关电容ΔΣ调制器和数字滤波器架构，可有效衰减共模信号。支持单次和连续转换模式：单次模式在转换后进入断电状态以节省功耗，连续模式自动连续转换并始终提供最近完成的转换结果。
商品特性
- 无噪声分辨率：12位
- 电源电压范围：2.0V至3.6V
- 低电流消耗：150μA（连续转换模式）
- 可编程数据速率：128SPS至3.3kSPS
- 单周期稳定
- 内部低漂移电压基准
- 内部振荡器
- 具有ALERT输出引脚的数字比较器
- 工作温度范围：-40℃至+125℃
应用领域
- 一般系统监控：电源电压监控、电流测量、温度测量
- 可穿戴设备和个人电子产品
