雄和远景,电路板表贴圆螺母柱,M3X2.8,铜镀锡

工业品

价格：￥0.413364

原价：￥ 0.4218

50+￥0.387884￥0.3958

1000+￥0.324184￥0.3308

5000+￥0.311444￥0.3178

品牌名称: Sinhoo(雄和远景)
商品型号: SMTSO3028CTJ
商品编号: C30182769
商品毛重: 0.7364克(g)

螺纹（M）

板高（L）

插深（A）

广东仓665

购买数量

个

(1000个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交3单

商品参数
商品详情
规格书

商品参数

属性	参数值
商品目录	贴片圆螺母
规格	M3X2.8

属性	参数值
表面处理	镀锡
材质	铜

商品详情

产品特点 FEATURES

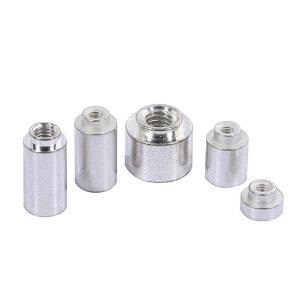

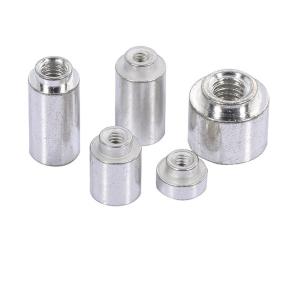

1 该螺母柱为Sinhoo(雄和远景)品牌SMTSO3028CTJ型号，专为表面贴装技术(SMT)设计，适用于高精度电路板组装场景

2 外形为圆柱形，主体直径Φ5.56±0.13mm，顶部直径Φ4.09±0.15mm，总长度2.80±0.05mm，结构紧凑，适合空间受限的PCB布局

3 螺纹规格为M3×0.5，符合公制标准，螺纹部分具有良好的啮合强度与稳定性，可有效配合M3螺钉使用

4 材质为黄铜（H62），具备优良的导电性、耐腐蚀性和机械强度，适合在电子设备中长期稳定工作

5 表面处理采用镀锡工艺，提升抗氧化能力，增强焊接性能，确保在回流焊过程中形成可靠焊点

6 支持通孔设计，内部孔径为M3，便于螺钉穿入并实现紧固连接

7 安装方式为贴片式（SMT），可通过自动化贴片机进行高效安装，提高生产效率与一致性

8 适用于最小板厚0.5mm，板开孔尺寸建议为Φ2.5mm，满足多种薄型PCB的应用需求

9 符合ROHS环保标准，无铅无镉，适用于对环保要求严格的电子产品制造

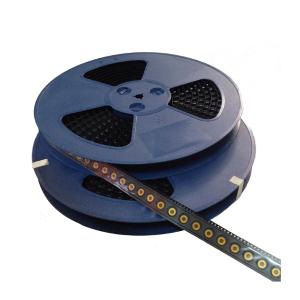

10 可提供卷带包装，便于自动化生产线上的连续供料与装配

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 广泛应用于消费类电子产品，如智能手机、平板电脑、可穿戴设备等小型化PCB的螺钉固定

2 适用于工业控制设备、通信设备、医疗仪器中的电路板组件固定，提供可靠的机械支撑

3 在电源模块、传感器模组、电机驱动板等需要精密安装的场合，作为螺纹支撑件使用

4 配合自动化SMT生产线，用于大批量、高精度的表面贴装作业，提升装配效率

5 适用于需频繁拆装或维护的电子设备，提供稳定的连接界面，减少因振动导致的松动风险

6 可用于多层PCB板之间的堆叠固定，增强整体结构刚性

7 适合在高温、高湿环境下工作的电子系统，镀锡层能有效防止氧化和腐蚀

注意事项 PRECAUTIONS

1 安装前请确认PCB板厚度不低于0.5mm，避免因板材过薄导致螺母柱无法牢固嵌入或变形

2 建议在PCB上开孔尺寸为Φ2.5mm，以保证螺母柱顺利插入且不产生应力集中

3 焊接时应控制温度曲线，推荐使用标准回流焊工艺，避免局部过热导致镀层脱落或材料软化

4 不建议在振动剧烈或冲击较大的环境中单独使用，建议配合垫圈或其他防松措施

5 存储时应保持干燥通风环境，避免长时间暴露于潮湿空气中，防止氧化

6 使用前请检查螺纹是否完好，如有毛刺或损伤可能影响螺钉旋入效果

7 本产品为精密元件，禁止手动强行压入或敲击安装，以免损坏结构或影响电气性能

8 若用于高电流或高电压环境，请评估其绝缘与散热性能，必要时增加隔离措施
