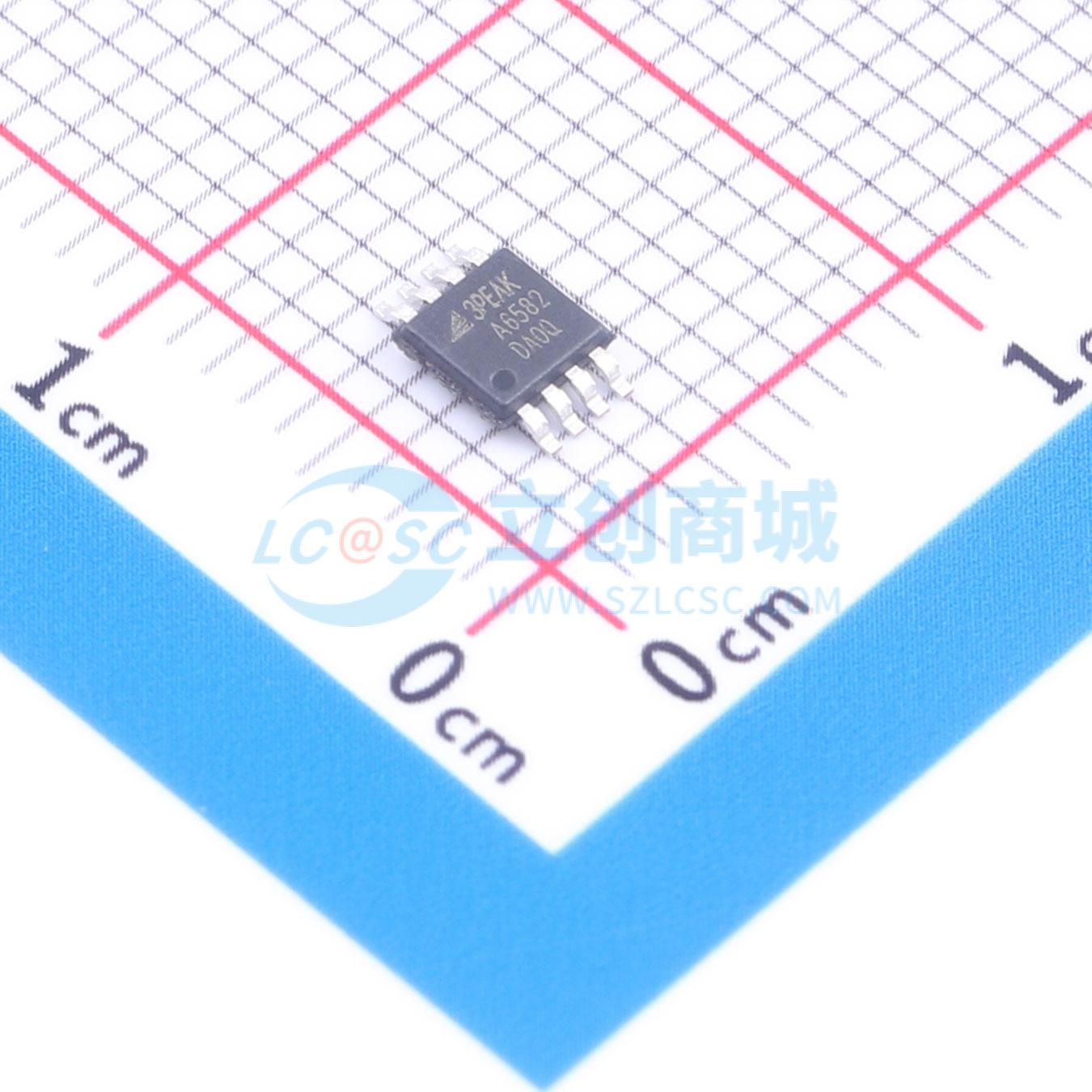

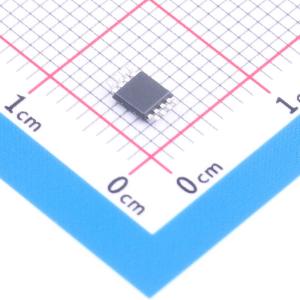

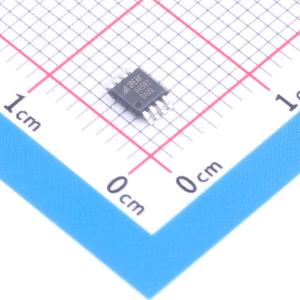

温馨提醒：图片仅供参考，商品以实物为准
TPA6582-VS1R
CMOS单路、双路和四路RRIO运算放大器，低失调、低功耗、高频响应稳定，适用于音频和电机控制应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA6582-VS1R
- 商品编号
- C30167400
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 1.003克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 压摆率(SR) | 8V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 10nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 1.2mA | |
| 输出电流 | 135mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.35V~2.75V；-2.75V~-1.35V | |
| 功能特性 | - |
商品概述
TPA658x 是一系列 CMOS 单通道、双通道和四通道 RRIO 运算放大器，具有低失调、低功耗和稳定的高频响应。该系列采用了 3PEAK 专有的专利设计技术，在每个放大器仅消耗 1.2 mA 静态电流的情况下，实现了 10 MHz 带宽、8 V/μs 压摆率和低失真的高性能交流特性。TPA658x 系列适用于音频和电机控制应用。即使输入引脚上存在信号，TPA658x 系列在断电时也具有隔离功能，因为从输入引脚到正电源引脚没有 ESD 二极管。
商品特性
- 电源电压：2.7 V ~ 5.5 V
- 失调电压：±1.5 mV（最大值）
- 单位增益带宽：10 MHz
- 压摆率：8 V/μs
- 低功耗：每通道 1.2 mA
- 轨到轨输入和输出
- 低 1/f 噪声：1 kHz 时为 10 nV/√Hz
- 上电和断电期间无明显输出毛刺
- 工作温度范围：−40°C ~ 125°C
应用领域
- 仪器仪表
- 音频
- 电机控制
- 工业控制
