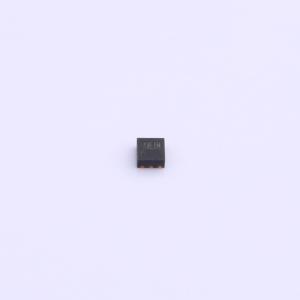

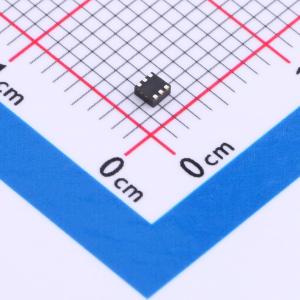

温馨提醒：图片仅供参考，商品以实物为准

RY8017

5.5V 1A 1.5MHz 同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RY8017是一款高效率的同步降压稳压器,输入电压范围为2.5V到5.5V,连续输出电流为1A,开关频率为1.5MHz。具有低静态电流、内置短路保护和过温保护功能。适用于手机、便携式仪器、无线和DSL调制解调器等设备。
品牌名称: RYCHiP(蕊源)
商品型号: RY8017
商品编号: C2909880
商品封装: SON-763(1.6x1.6)
包装方式: 编带
商品毛重: 0.039克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

一款采用定频电流模式架构的高效单片同步降压稳压器。该器件有可调版本。无负载时的电源电流为40μA，关机时降至<1μA。2.5V至5.5V的输入电压范围使其非常适合单节锂离子电池供电的应用。100%占空比可实现低压差运行，延长便携式系统的电池续航时间。PWM/PFM模式运行可为对噪声敏感的应用提供极低的输出纹波电压。开关频率内部设定为1.5MHz，允许使用小型表面贴装电感和电容。0.6V的反馈参考电压可轻松支持低输出电压。它所需的外部元件数量极少且易于获取，采用节省空间的SON763封装。

商品特性

2.5V至5.5V输入电压范围
1A连续输出电流
1.5MHz开关频率
内置带折返模式的短路保护
内置过流限制
内置过压保护
轻载时采用PFM模式以实现高效率
内部软启动
高效率：高达96%
输出从0.6V可调
无需肖特基二极管
低压差运行：100%占空比
过温保护
低静态电流：40μA
采用SON763封装
-40℃至+85℃温度范围

应用领域

蜂窝电话和智能手机
无线和DSL调制解调器
个人数字助理（PDA）
便携式仪器
数码静态和摄像机
PC卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
