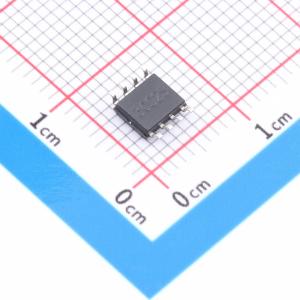

INA241A3QDRQ1

INA241x-Q1是一款超精密双向电流检测放大器，可在-5V至110V的宽共模范围内测量分流电阻上的电压降，且与电源电压无关。通过低失调电压（最大±10μV）、小增益误差（最大±0.01%）和高直流共模抑制比（典型值166dB）的组合实现高精度电流测量。INA241x-Q1专为在开关系统中进行高压双向测量而设计，该系统在器件输入端会出现较大的共模电压瞬变。INA241x-Q1内部的增强型PWM抑制电路可最大程度减少因输入端共模电压转换而在输出端产生的信号干扰。

INA241x-Q1的工作电源电压为2.7V至20V，电源电流为2.5mA。INA241x-Q1有五种增益可选：10V/V、20V/V、50V/V、100V/V和200V/V。多种增益选项可在可用的分流电阻值和宽输出动态范围要求之间进行优化。

INA241x-Q1 1级产品的工作温度范围为-40°C至125°C，0级产品的工作温度范围为-40°C至150°C。

• 符合汽车应用的AEC-Q100标准：
  • 温度等级1：环境温度TA为-40°C至125°C
  • 温度等级0：环境温度TA为-40°C至150°C
• 具备功能安全能力，提供有助于功能安全系统设计的文档
• 增强的PWM抑制功能，针对受开关共模电压影响的系统进行了优化，支持高达125kHz的开关频率
• 宽共模电压：
  • 工作电压：-5V至110V
  • 耐受电压：-20V至120V
• 双向操作
• 高小信号带宽：所有增益下均为1.1MHz
• 压摆率：8V/µs
• 阶跃响应稳定时间至1%：1µs
• 出色的共模抑制比（CMRR）：
  • 直流CMRR为166dB
  • 100kHz时交流CMRR为104dB
  • 1MHz时交流CMRR为89dB
• 精度：
  • 增益误差（最大值）：
    • A版本：±0.01%，温度漂移±1ppm/°C
    • B版本：±0.1%，温度漂移±5ppm/°C
  • 失调电压（最大值）：
    • A版本：±10μV，温度漂移±0.1μV/°C
    • B版本：±150μV，温度漂移±0.5μV/°C
• 可选增益：
  • INA241A1-Q1：10V/V
  • INA241A2-Q1：20V/V
  • INA241A3-Q1：50V/V
  • INA241A4-Q1：100V/V
  • INA241A5-Q1：200V/V
• 封装选项：SOT23-8、VSSOP-8、SOIC-8、VSSOP-10

• 电子涡轮/充电器
• 电动助力转向（EPS）
• 起动机/发电机
• 再生制动
• 制动系统
