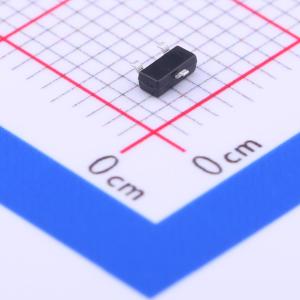

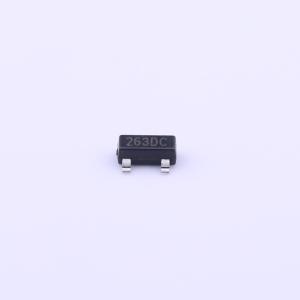

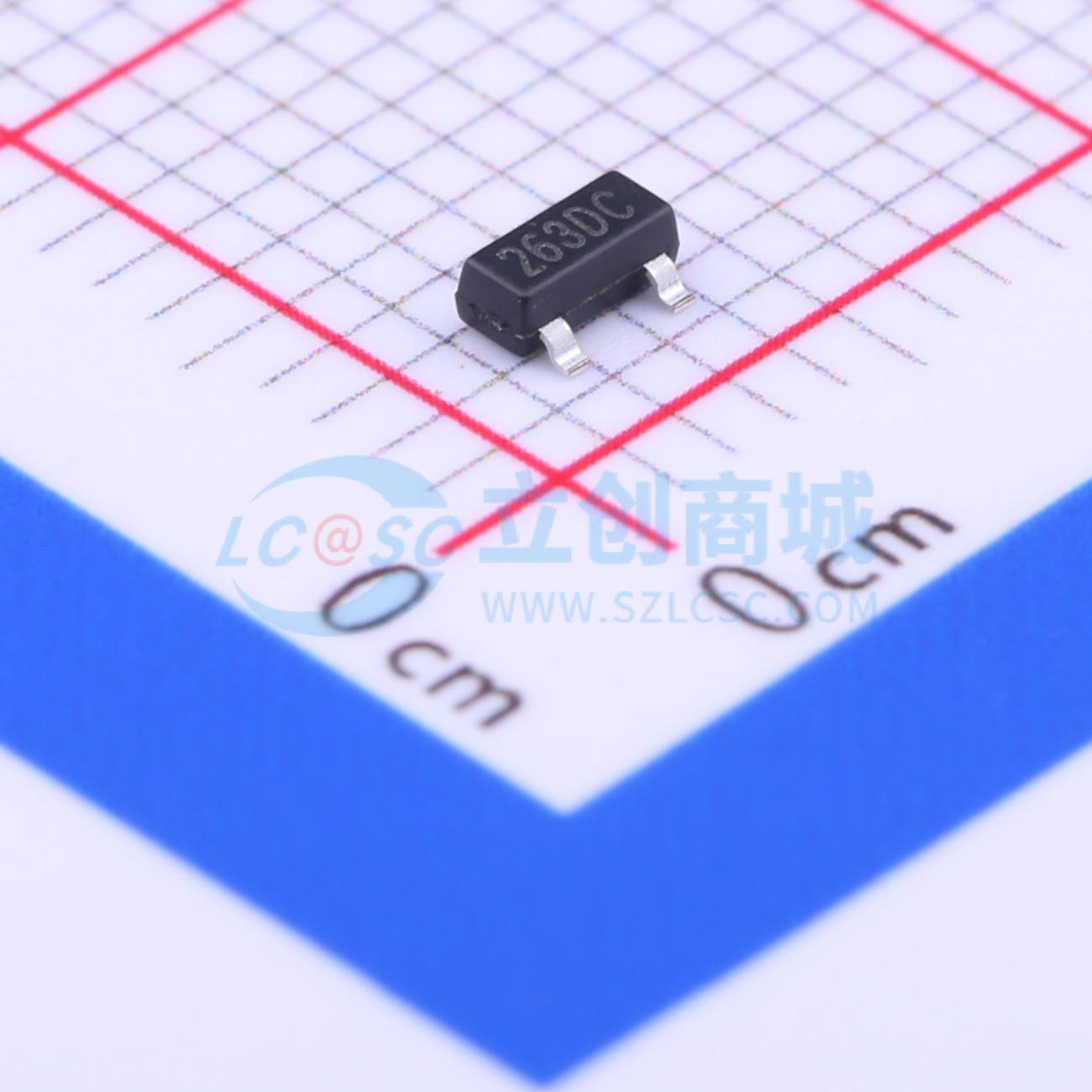

温馨提醒：图片仅供参考，商品以实物为准
BL8518CB3TR263DC
内置延迟电路的低压检测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL8518 是一系列高精度电压检测器，具有超低电流消耗（Vin = 3.0V 时典型值为 4.5μA），并内置延迟电路。它能在极低电压下工作，非常适合用于系统复位。BL8518 由高精度电压基准、比较器、延迟电路、输出驱动器和电阻阵列组成
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8518CB3TR263DC
- 商品编号
- C341495
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1.2V~6V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 4.5uA |
商品概述
BL8518 是一系列高精度电压检测器，具有超低电流消耗（Vin = 3.0V 时典型值为 4.5uA），并内置延迟电路。它可以在非常低的电压下工作，非常适合用于系统复位。 BL8518 由高精度电压基准、比较器、延迟电路、输出驱动器和电阻阵列组成。内部预设的检测电压具有低温度漂移，无需外部调整。 提供两种输出类型：CMOS 和 N 沟道开漏输出。 BL8518 采用无铅的小尺寸 SOT - 23 封装。
商品特性
- 高精度检测电压：±3%
- 检测电压：2.63V 和 2.93V（可定制其他电压）
- 内置上电复位延迟时间电路：参考选型指南
- 工作电压范围：1.2V~6V
- 超低电流消耗：典型值 4.5uA（Vin = 3.0V 时）
- 两种输出形式：CMOS（低电平有效）和 N 沟道开漏（低电平有效）
应用领域
- 便携式设备（如 PDA、DSC、手机、笔记本电脑、MP3）的电源监控
- CPU 和逻辑电路复位
- 电池检测器
- 电池备份电路电源故障检测器
