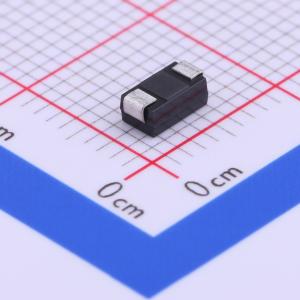

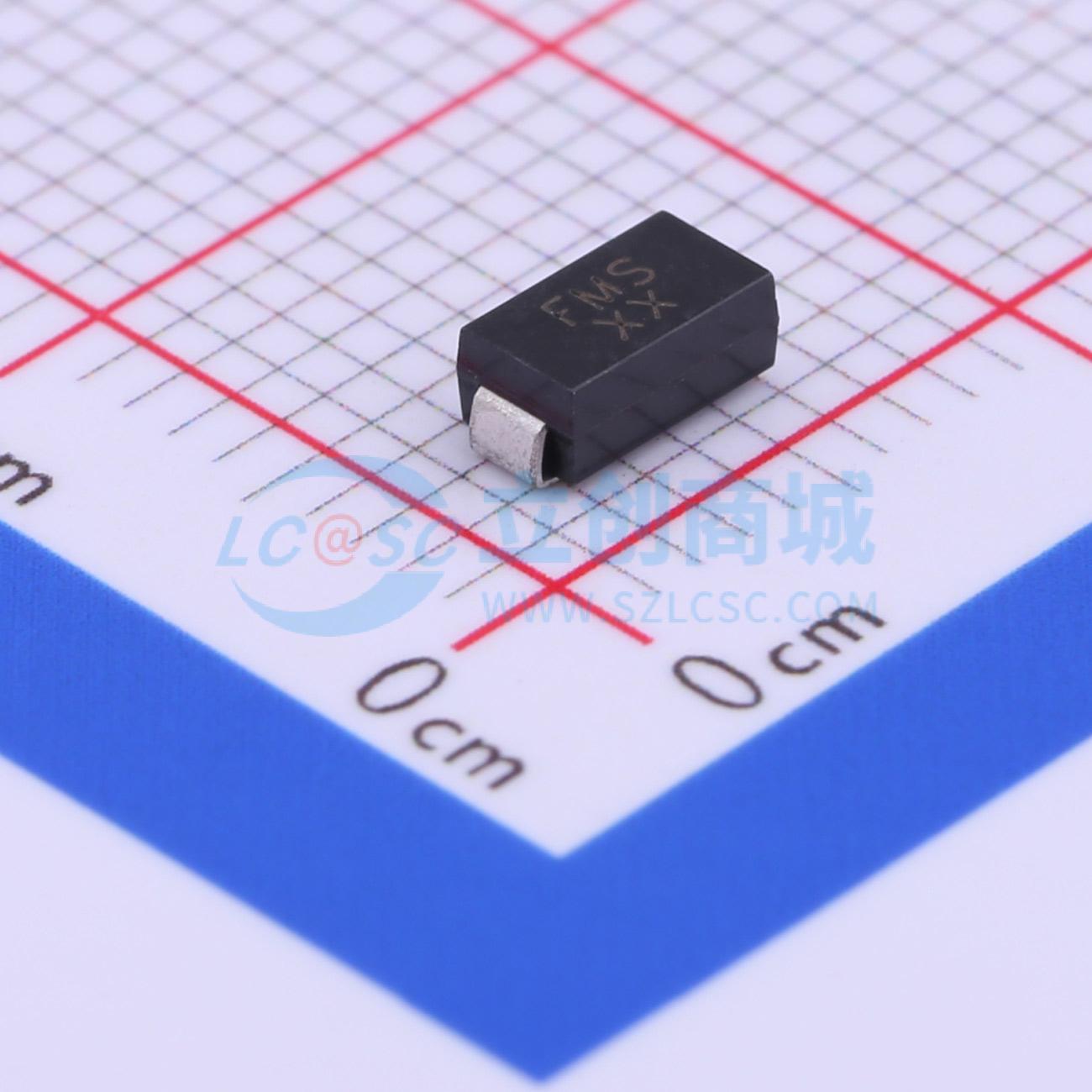

温馨提醒：图片仅供参考，商品以实物为准
SMAJ22CA
双向TVS 22V截止 峰值脉冲电流：11.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：400W 峰值脉冲功率能力，波形为 10/1000μs，重复率（占空比）：0.01%。低轮廓表面贴装应用，以优化电路板空间。出色的钳位能力。低增量浪涌电阻。从 0V 到 VBP 的快速响应时间，单向类型通常小于 1ps，双向类型为 5ns。玻璃钝化芯片结。无铅部件符合 RoHS 要求。后缀“-H”表示无卤部件
- 品牌名称
- FMS(美丽微)
- 商品型号
- SMAJ22CA
- 商品编号
- C341549
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 11.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压(VBR) | 24.4V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 波形为10 / 1000μs时，峰值脉冲功率能力达400W，重复率（占空比）：0.01%。
- 低外形贴片应用，以优化电路板空间。
- 出色的钳位能力。
- 低增量浪涌电阻。
- 从0V到VBR的响应时间快，单向型通常小于1 ps，双向型通常小于5 ns。
- 玻璃钝化芯片结。
- 无铅元件符合RoHS要求。
- 后缀“-H”表示无卤元件，例如SMAJ5.0A - H。
