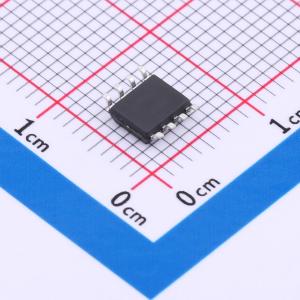

温馨提醒：图片仅供参考，商品以实物为准
BL6290
1.25瓦音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL6290是一款AB类音频功率放大器，专为手机和其他便携式通信设备而设计。在5V直流电源供电的情况下，它能够向8Ω的BTL负载提供1.25瓦的连续平均功率，且失真（THD+N）小于1%。BL6290专门设计用于以最少的外部元件提供高质量的输出功率
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL6290
- 商品编号
- C2909400
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 输出功率 | 450mW×1@8Ω；330mW×1@8Ω；1.25W×1@8Ω | |
| 工作电压 | 2.2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.06% | |
| 静态电流(Iq) | 7mA | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | 61dB |
商品概述
一款为手机和其他便携式通信设备设计的AB类音频功率放大器。在5VDC电源供电下，该放大器能够向8Ω BTL负载提供1.25瓦的连续平均功率，且失真（THD+N）小于1%。 该放大器专为使用最少的外部元件提供高质量输出功率而设计，无需输出耦合电容或自举电容。其关断电流极低，非常适合手机和其他对低功耗有主要要求的低压应用。 该放大器配备特殊的噗声消除电路，在开启和关闭过渡期间具有出色的噗声特性。 该放大器具有单位增益稳定性，可通过外部增益设置电阻进行配置。
商品特性
- 在217 Hz和1 kHz时PSRR提升至64 dB
- 在5.0V、1% THD+N、8Ω负载下的输出功率为1.25 W（典型值）
- 在3.0V、1% THD+N、8Ω负载下的输出功率为450 mW（典型值）
- 超低关断电流为0.1 μA（典型值）
- 工作电压范围为2.2V - 5.5V
- 改进的电路消除了开启和关闭过渡期间的噗声噪声
- 无需输出耦合电容、缓冲网络或自举电容
- 单位增益稳定
- 具备外部增益配置能力
- 提供节省空间的封装：MSOP8、SOP8
应用领域
- 无线手持设备
- 便携式电子设备
- 个人数字助理（PDA）
- 手持电脑
