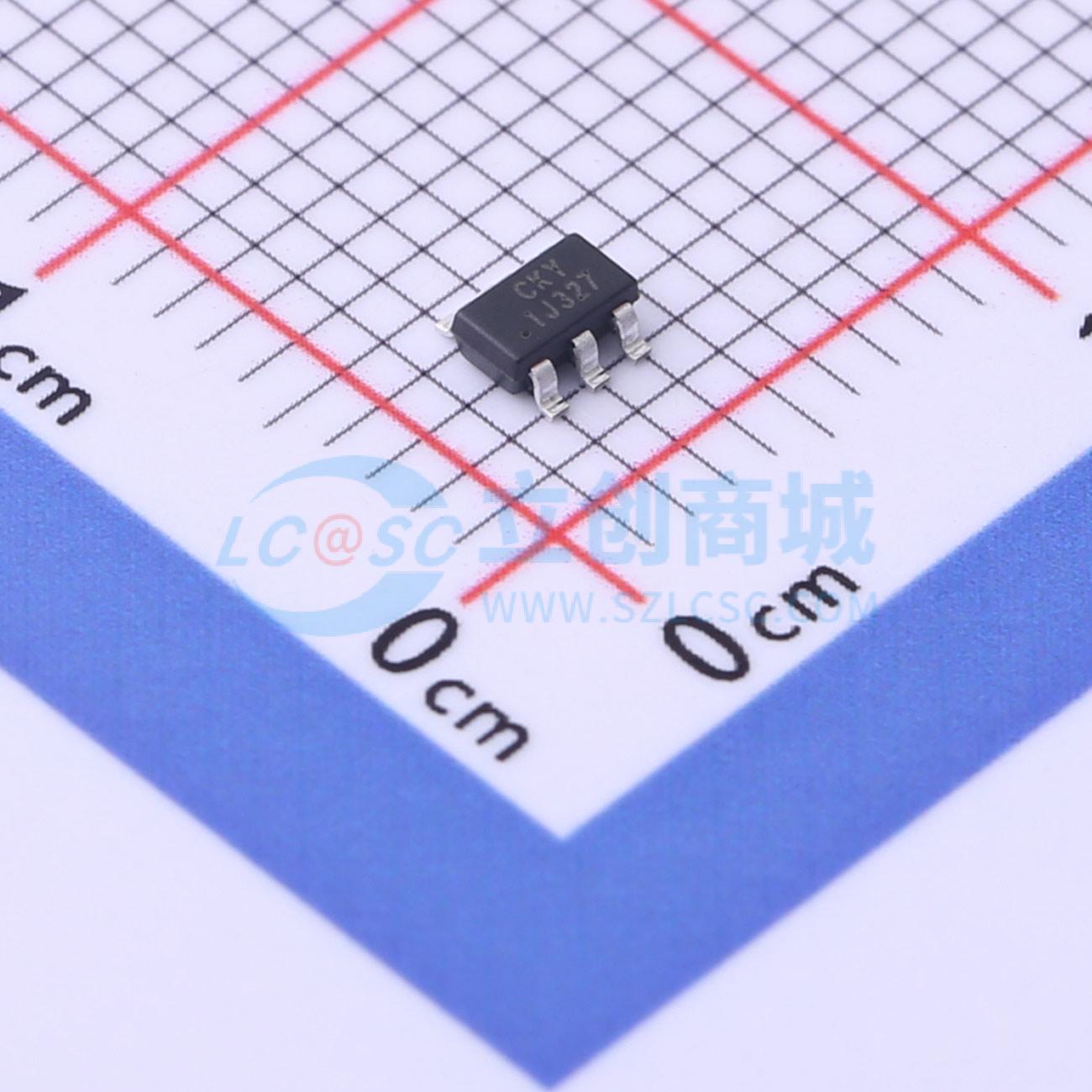

温馨提醒：图片仅供参考，商品以实物为准
BL9362
60V 2MHz 600mA 降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL9362是一款宽输入范围、高效率的DC-DC降压转换器,输入电压范围为4.5V到60V,最大输出电流为600mA,固定开关频率为2MHz。内置850mΩ NMOS开关,支持内部补偿和软启动功能。适用于智能仪表、工业和汽车应用。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL9362
- 商品编号
- C2909086
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 开关频率 | 1.6MHz~2.4MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 648uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BL9362是一款宽输入范围、高效率、高频的DC - DC降压开关稳压器，能够提供高达0.6A的输出电流。 该转换器采用电流模式PWM控制，开关频率固定为2MHz，允许使用小型外部元件，如陶瓷输入和输出电容，以及小型电感器。 包括冷启动和双电池应急启动情况，其最小输入电压可低至4.5V，最大可达60V，甚至能承受更高的瞬态电压。在如此高的输入电压下，线性稳压器在提供大供电电流时会过热，因此必须使用像BL9362这样的高效开关稳压器来减少热耗散。 BL9362采用SOT23 - 6封装。 60V、2MHz、600mA降压转换器
商品特性
- 宽输入工作范围：4.5V至60V
- 850mΩ内部NMOS
- 在输入16V、输出12V、L = 47uH、负载300mA时，效率高达95%，内部补偿
- 能够提供600mA连续输出电流，固定2MHz PWM工作模式
- 内部软启动
- 输出电压可调节至低至0.795V
- 逐周期电流限制
- 电流模式控制
- 短路保护
- 逻辑控制关断，使能端EN可短接至VIN
- 热关断和欠压锁定
- 采用SOT23 - 6封装
应用领域
- 智能/工业/电力仪表
- 工业应用
- 汽车应用
