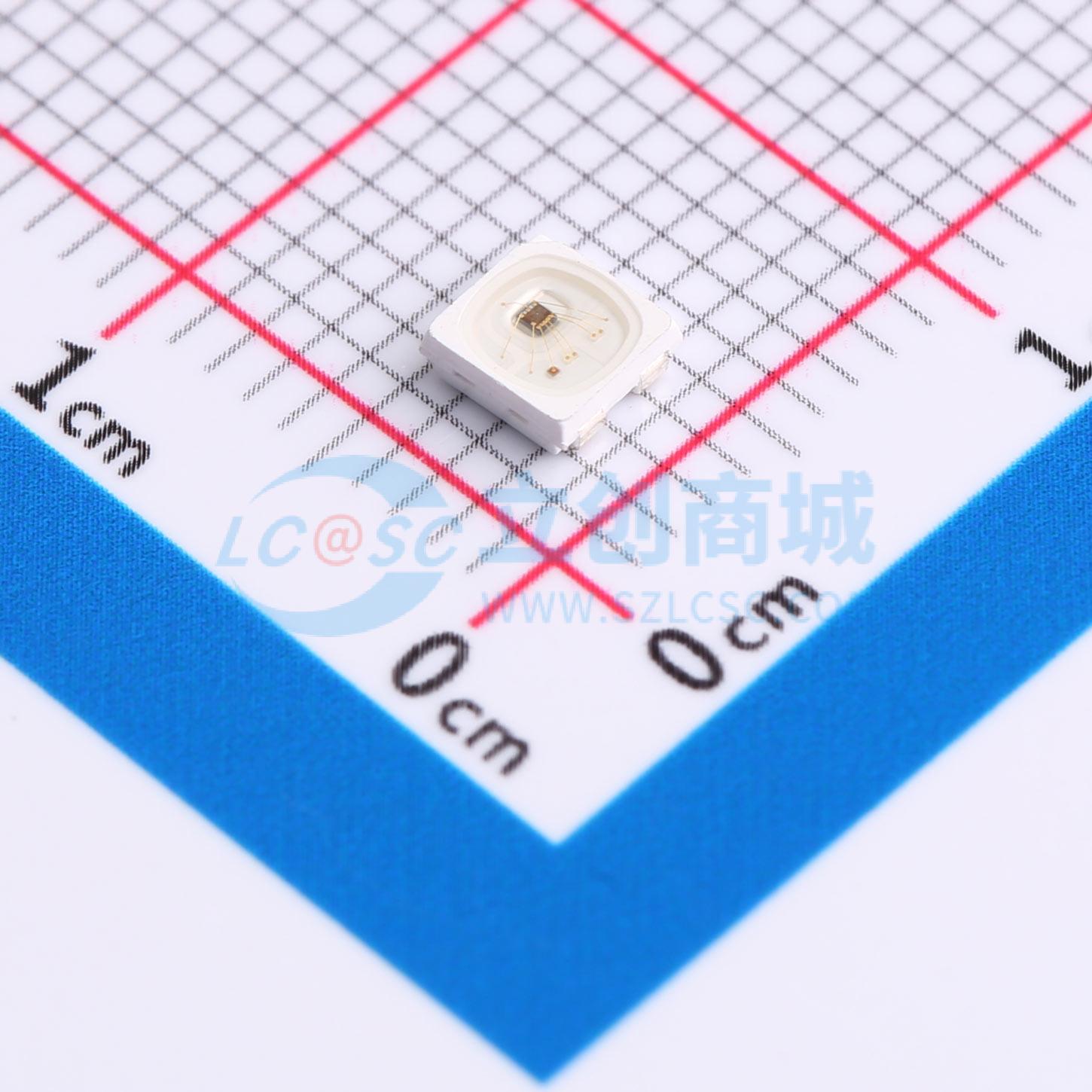

SKC6809MINI-HV-4P

RGB三色

描述

SKC 6809MINIHV-4P 是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个SMD3535顶面发光LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。

品牌名称

欧思科光电

商品型号

SKC6809MINI-HV-4P

商品编号

C2909061

商品封装

SMD3535-4P​

包装方式

编带

商品毛重

0.15克(g)
