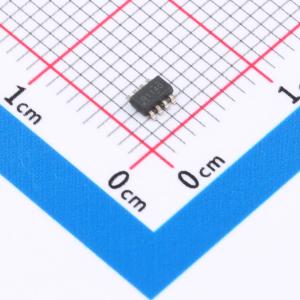

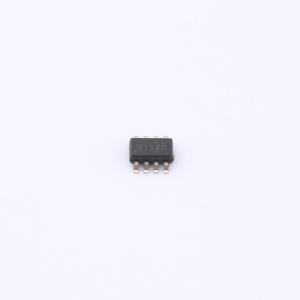

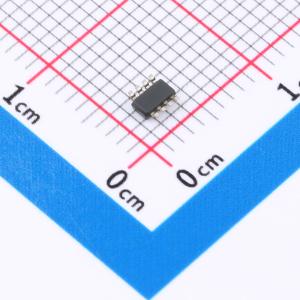

温馨提醒：图片仅供参考，商品以实物为准
RES11A40DDFR
输入匹配薄膜电阻分压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一对匹配的电阻分压器，采用薄膜SiCr和现代高性能模拟CMOS工艺实现。该器件的标称输入电阻为1 kΩ，可降低热噪声和电流噪声，并提供多种标称比率，以满足各种系统需求。通过将器件旋转180°，可在反相增益配置中使用。该系列具有高比率匹配精度，每个分压器的测量比率在标称值的±120 ppm（典型值）以内。这种精度在整个温度范围内保持不变，最大比率漂移仅为±2 ppm/°C。此外，该器件的偏置长期稳定性已通过全面表征得到验证。工作温度范围为 -40°C至 +125°C，采用8引脚SOT-23-THIN封装，尺寸为2.9 mm×1.6 mm（不包括引脚）。
- 品牌名称
- TI(德州仪器)
- 商品型号
- RES11A40DDFR
- 商品编号
- C30116106
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.0222克(g)
商品参数
参数完善中
商品概述
RES11A是一款匹配电阻分压器对，采用德州仪器(TI)的现代、高性能模拟CMOS工艺和薄膜SiCr。该器件具有1kΩ的标称输入电阻，可实现低热噪声和电流噪声，并提供多种标称比率以满足各种系统需求。只需将器件放置位置旋转180°，即可使用采用反相增益配置的RES11A。此功能支持布局重复使用并提高了分立式仪表、差分放大器等应用的灵活性。RES11A 系列具有高比率匹配精度，所测量的每个分压器的比率在标称的 ±0.05% (±500ppm)内。该精度可在整个温度范围内保持不变，最大比率偏移仅为±2ppm/℃。此外，器件的偏置长期稳定性已通过全面的表征得到证明。RES11A 额定温度范围为 -40℃ 至 +125℃。该器件采用 8 引脚 SOT-23-THIN 封装，封装尺寸为 2.9mm×1.6mm（封装尺寸为标称值，不包括引脚）。
商品特性
- 宽温度范围:-40℃ 至 +125℃
- 比率 = RIN:RG 、 RIN = 1 kΩ (标称值)
- 高精度比率容差:±0.05%（最大值）
- 低温漂:±2ppm/℃ TCRratio（最大值）
应用领域
- 精密分压器、精密电平转换
- 增益和衰减放大器
- 具有高CMRR的差分放大器
- 具有高增益精度的分立式仪表放大器
- 具有高增益精度的全差分放大器
- 精确比较器阈值设置
