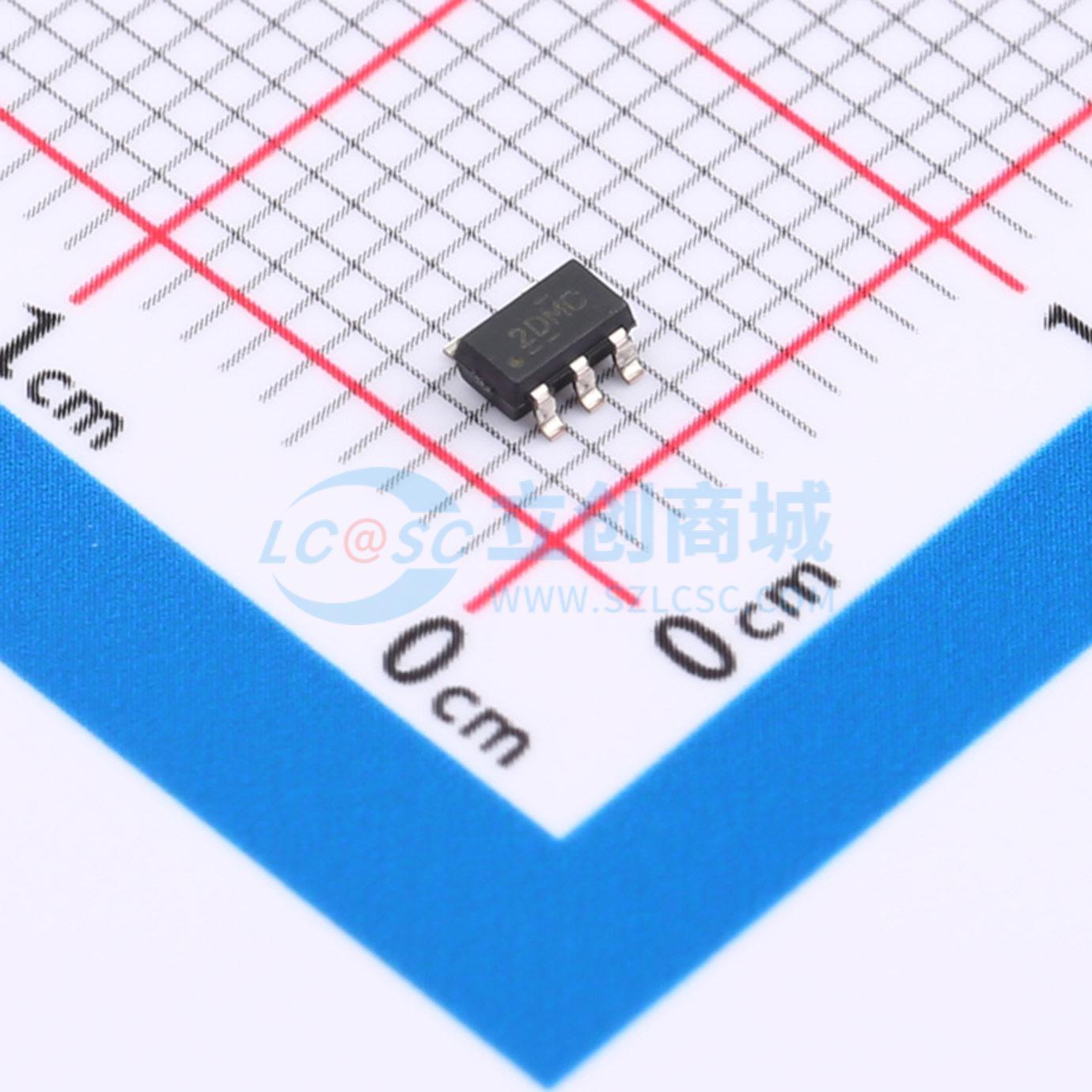

INA281A2QDBVRQ1实物图

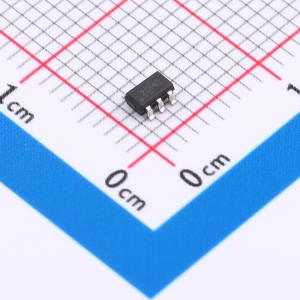

  • INA281A2QDBVRQ1商品缩略图

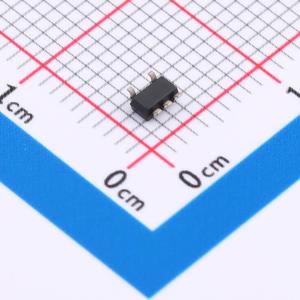

  • INA281A2QDBVRQ1商品缩略图

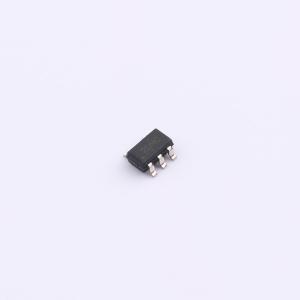

  • INA281A2QDBVRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

INA281A2QDBVRQ1

-4V至110V、1.3MHz电流检测放大器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
INA281-Q1 符合 AEC-Q100 标准的 -4V 至 110V、1.3MHz 电流检测放大器
品牌名称
TI(德州仪器)
商品型号
INA281A2QDBVRQ1
商品编号
C2908677
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.19克(g)

商品参数

属性参数值
商品目录电流感应放大器
放大器数1
共模电压-4V~110V
增益50V/V
带宽(-3db)1.3MHz
输入偏置电流(Ib)20uA
输入失调电压(Vos)55uV
工作温度-40℃~+125℃
差分电压±12V
属性参数值
单电源电压2.7V~20V
双电源电压(Vee~Vcc)-
静态电流(Iq)1.5mA
输出电流-
输入失调电压温漂(Vos TC)1uV/℃
压摆率(SR)2.5V/us
共模抑制比(CMRR)120dB
输入电压噪声密度(eN)50nV/√Hz
功能特性外置式分流器;模拟输出接口;高边检测;零漂移/自动稳零;低边检测

商品概述

INA281-Q1是一款高精度电流检测放大器,可在-4V至110V的宽共模范围内测量分流电阻两端的电压降。负共模电压使该器件能够在接地以下工作,从而适用于半桥应用中循环电流的精确测量。低失调电压、小增益误差和高直流共模抑制比(CMRR)的结合,可实现高精度的电流测量。INA281-Q1不仅适用于直流电流测量,还适用于高速应用(例如快速过流保护),其带宽高达1.3MHz,交流共模抑制比在50kHz时为65dB。 INA281-Q1采用2.7V至20V单电源供电,电源电流为1.5mA。这些增益选项可满足电流检测应用的宽动态范围需求。 INA281-Q1的工作温度范围为-40℃至+125℃,采用节省空间的SOT-23封装。

商品特性

  • 通过AEC-Q100汽车应用认证–温度等级1:环境温度TA为-40℃至+125℃
  • 提供功能安全相关文档,有助于功能安全系统设计
  • 宽共模电压:
  • 工作电压:-4V至+110V
  • 耐受电压:-20V至+120V
  • 出色的共模抑制比:直流共模抑制比为120dB,50kHz时交流共模抑制比为65dB
  • 增益:
  • 增益误差:±0.5%(最大值)
  • 增益漂移:±20ppm/℃(最大值)
  • 失调:
  • 失调电压:±55μV(典型值)
  • 失调漂移:±0.1μV/℃(典型值)
  • 高带宽:1.3MHz
  • 压摆率:2.5V/µs
  • 静态电流:1.5mA

应用领域

  • 自动变速器
  • 汽车HVAC压缩机模块
  • 阀门/电机执行器
  • 汽油和柴油发动机平台
  • 泵
