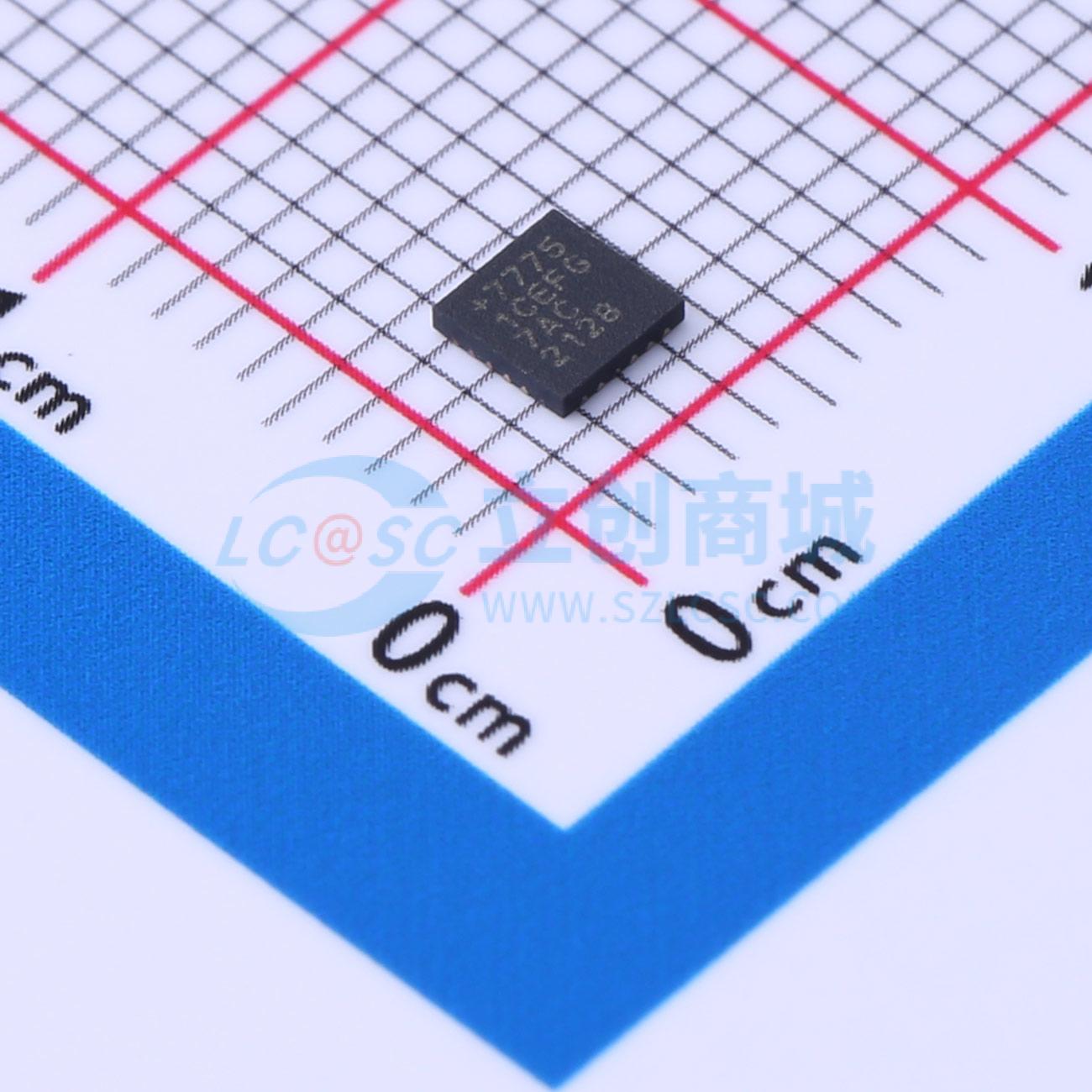

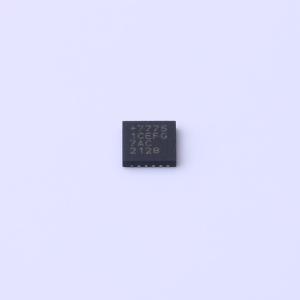

MAX77751CEFG+

3.15A USB-C 自动充电器用于单节锂离子电池

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3.15AUSBType-C单节Li+电池自主充电器,集成USBType-C检测的自主充电器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX77751CEFG+
商品编号: C2908590
商品封装: FC2QFN-24(3x3)
包装方式: 托盘
商品毛重: 0.02克(g)

商品参数

商品概述

MAX77751 是一款独立的 3.15A 充电器，集成了 USB Type-C CC 检测和反向升压功能。快充电流和涓流充电电流阈值可通过电阻轻松配置。MAX77751 的输入电压范围为 4.5V 至 13.7V，最大输入电流限制为 3A。该 IC 还实现了自适应输入电流限制 (AICL) 功能，通过降低输入电流来调节输入电压，以防止弱适配器的电压崩溃或回退。 MAX77751 上的 USB Type-C 配置通道 (CC) 检测引脚可实现自动 USB Type-C 电源检测和输入电流限制配置。为支持各种传统 USB 以及专有适配器，该 IC 还通过 D+ 和 D- 引脚集成了 BC1.2 检测功能。一旦插入 USB 插头，该 IC 无需任何软件即可自动运行 CC 检测和 BC1.2 检测。该 IC 还提供高达 5.1V、1.5A 的反向升压能力，可通过 ENBST 引脚启用。STAT 引脚指示充电状态，而 INOKB 引脚指示有效输入电压。将 ITOPOFF 引脚拉低可停止充电。 MAX77751 配备了智能电源选择器和电池真正断开 FET，用于控制电池的充电和放电，或在出现故障时隔离电池。MAX77751 有多种型号可供选择，以支持终止电压从 4.1V 至 4.5V 的锂离子电池。该 IC 采用 3mm x 3mm、间距 0.4mm 的 24 引脚 FC2QFN 封装，适用于低成本 PCB 组装。

商品特性

高达 16V 保护
最大输入工作电压 13.7V
最大充电电流 3.15A
6A 放电电流保护
无需固件或通信
集成 USB 检测
USB Type-C 的 CC 检测
传统 SDP、DCP 和 CDP 的 BC1.2 检测
自动输入电流限制配置
带自适应输入电流限制 (AICL) 的输入电压调节
高达 5.1V、1.5A 的反向升压能力
所有功能的引脚控制
电阻可配置的快充电流
电阻可配置的涓流充电电流
用于启用和禁用反向升压的 ENBST 引脚
用于指示充电状态的 STAT 引脚
用于指示输入电源正常 (POK) 的 INOKB 引脚
用于禁用充电的 ITOPOFF 引脚
集成电池真正断开 FET
3mm x 3mm、24 引脚 FC2QFN 封装

应用领域

移动销售点 (mPOS) 终端
便携式医疗设备
无线耳机
GPS 跟踪器
可穿戴设备充电座
移动电源
移动路由器

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(1000个/托盘，最小起订量 1 个)

个

起订量：1 个1000个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~13.7V
	最大充电电流	3.15A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	50uA
