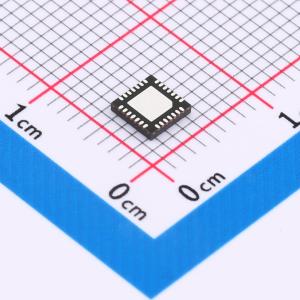

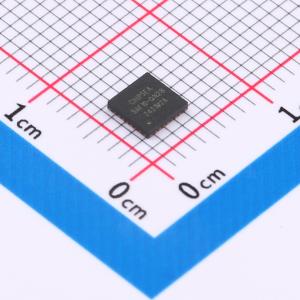

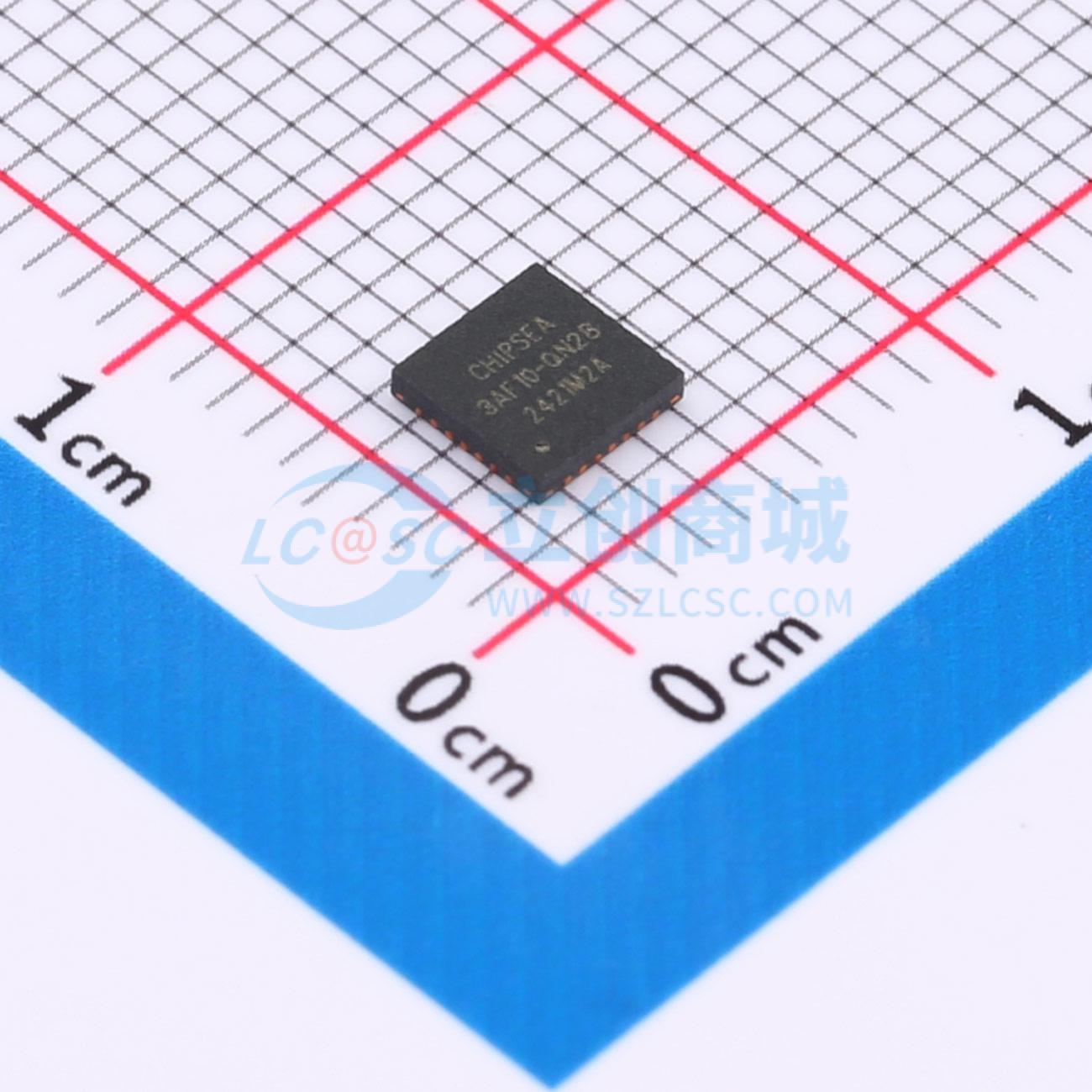

CSU3AF10-QFN28

CSU3AF10 是一个带12-bit ADC 的8 位CMOS 单芯片RISC MCU，内置 32K×16 位FLASH 程序存储器。

• 高性能的RISC CPU：
  • 8 位单片机MCU
  • 内置 32K×16 位程序存储器FLASH
  • 2K 字节数据存储器（SRAM）
  • 只有48 条单字指令
  • 12 级PC 存储堆栈
  • 12 级PUSH 和POP 堆栈
• 振荡器：
  • 内带24MHz 振荡器，精度为 ±1%@5V，25°C
  • 支持外部24M 晶体振荡器
  • 内部 10KHz 振荡器；精度 ±10%
• 外设特性：
  • 23 个双向I/O 口
  • 2 个8 位定时器，2 个12 位定时器，3 路PWM 输出，1 路互补PWM 输出
  • 15 个中断源，3 个外部中断，12 个内部中断，15 个具有唤醒功能的输入口
  • USB-TYPEC/USB-PD - 两组独立CC 口，共用PD 模块，支持USB-PD3.0 协议，支持PPS，支持QC4.0，支持上拉恒流源输出80uA、180uA、330uA，支持5.1K 下拉，支持Dead Battery 检测；USB-DP/DM - 四组独立DP、DM，支持华为FCP、SCP，支持三星AFC，支持QC2.0、QC3.0，支持VOOC，支持Apple2.4、三星充电协议、BC1.2
  • 17（外部） +3（内部） 路12-bit ADC，内部1.0V、2.5V、VDD 三种参考电压，1.0V、2.5V 参考电压，精度 ±1%
  • 低电压检测（LVD）功能，内部提供2.1V、2.4V 低电压比较
  • 输入逻辑电平电压可配置
  • 支持在线仿真（ICD），1 路UART，波特率最高支持115200
  • NTC 检测功能，占用1 个IO 完成温度测量
  • 支持32 位CHIP ID
  • 指令周期12MHz/6MHz/3MHz，2 个模拟比较器
• 专用微控制器的特性：
  • 上电复位（POR）
  • 上电复位和硬件复位30ms 延迟定时器
  • 内带低电压检测/低电压复位（LVD/LVR）
  • 8 位定时器0
  • 8 位定时/计数器2
  • 12 定时/计数器3
  • 12 定时/计数器4
  • 扩展型看门狗定时器（10K WDT）
  • 7 位向下计数窗看门狗WWDT
• CMOS 技术：
  • 电压工作范围 — 2.2V~5.5V@fcpu=12MHz(指令周期)
  • 工作温度范围 — 环境温度： -40~85°C；结温： -40~105°C
• 低功耗特性：
  • MCU 工作电流 — 正常模式3.5mA@12MHz，3.3V，休眠模式<10uA
  • Type-C 模块工作休眠功耗50uA
• 封装：QFN28；QFN24

• 快充电源
• HUB
• Dock
