HVSL1000063A170
- 工业品
价格：￥2258.49价格含税（税率13%）
- 品牌名称
- Amphenol
- 商品型号
- HVSL1000063A170
- 商品编号
- C340895
- 商品毛重
1.957克(g)
广东仓0
购买数量
个
(1个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

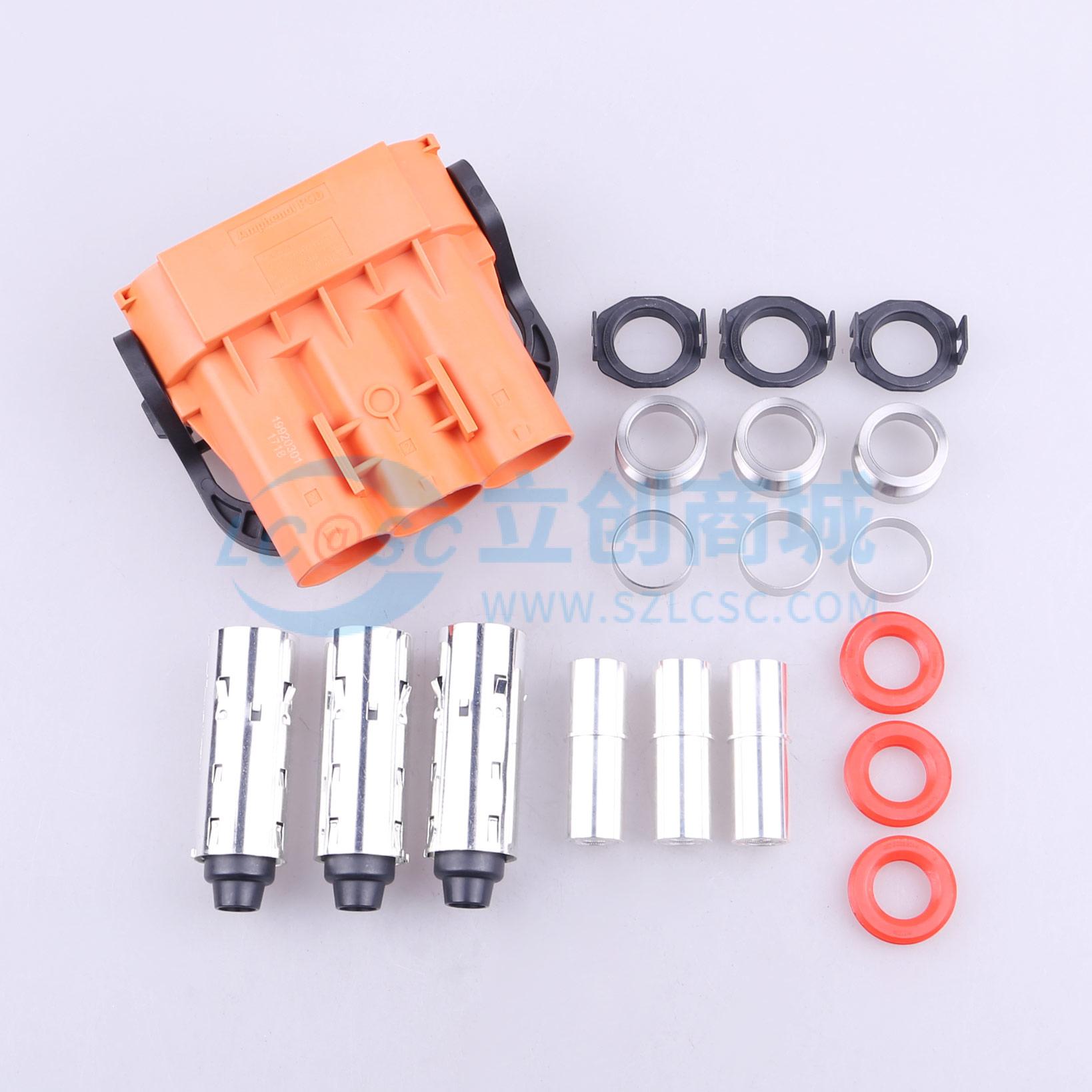

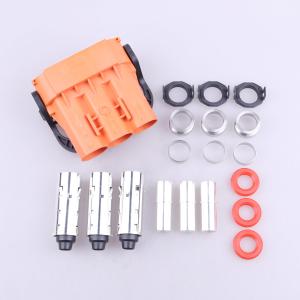

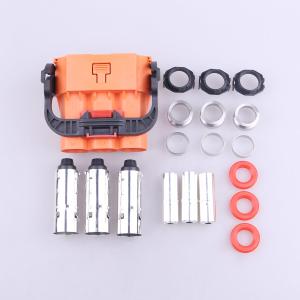

该产品为Amphenol品牌HVSL系列高压连接器，型号HVSL1000063A170，属于直插式插头组件（Straight Plug Assembly），专为高电压、大电流工业应用设计
2
外壳采用UL 94V-0等级的橙色热塑性塑料，具备优异的阻燃性和电气绝缘性能
3
插针接触件为铜合金材质，并经过银镀层处理，确保低电阻和高导电性，提升连接稳定性与耐腐蚀性
4
屏蔽层采用锡镀铜合金材料，有效抑制电磁干扰（EMI），适用于对信号完整性要求较高的环境
5
压接端子（Ferrule）为不锈钢材质，增强机械强度与耐久性，适合频繁插拔操作
6
线缆密封件使用硅橡胶材料，提供良好的防水防尘性能，达到IP67防护等级（连接时）和IP69K等级（在特定条件下）
7
支持最大工作电压1000V DC，最大电流250A，可承受高达3000V AC的耐压测试，符合EN 60664-1污染等级II标准
8
配备杠杆式锁扣结构，安装牢固可靠，防止意外脱落，同时满足手指触碰防护等级IP2XB的要求
9
可选配不同线径的插座插入件（如70mm²、50mm²、35mm²、25mm²），适配多种电缆规格
10
产品不含触点，需单独订购对应接触件，便于灵活配置和维护
使用场景 APPLICATIONS
1
适用于高压直流（HVDC）系统中的电力传输连接，如新能源汽车充电设备、储能系统、光伏逆变器等
2
广泛应用于轨道交通领域，例如地铁列车、有轨电车的牵引供电系统接口
3
适合工业自动化设备中高功率电机驱动、变频器输出端的连接需求
4
可用于风力发电机组内部的主回路连接，保障长期运行的可靠性
5
在船舶电力系统、大型不间断电源（UPS）及高压配电柜中作为关键连接组件
6
特别适合需要高防护等级、抗振动、耐恶劣环境的户外或移动设备场景
7
安装空间有限且要求快速插拔的场合，其紧凑结构与锁定机制提供高效解决方案
注意事项 PRECAUTIONS
1
本产品仅包含插头外壳组件，不包含接触件，请根据实际线缆截面积选择合适的C42000361系列插座接触件进行配套使用
2
安装前请确认电缆直径符合规格要求：70mm²对应OD 19.0±0.7mm，50mm²对应OD 16.5±0.4mm，35mm²对应OD 14.2±0.4mm，25mm²对应OD 11.9±0.3mm
3
必须按照APCD-TD-073装配指导文件正确组装，避免因装配不当导致接触不良或安全隐患
4
使用过程中应确保连接部位干燥清洁，避免湿气或导电粉尘进入影响绝缘性能
5
不得在超过额定电压1000V DC或电流250A的条件下运行，否则可能引发过热或击穿风险
6
操作时需佩戴绝缘手套，尤其是在高压环境下作业，确保人身安全
7
若需在极端温度或化学腐蚀环境中使用，建议评估材料兼容性并采取额外保护措施
8
请勿强行插拔，应确保杠杆完全闭合后再施加外力，以免损坏锁扣机构或造成接触件偏移
