HVSLS800082A135
- 工业品
价格：￥131.2价格含税（税率13%）
- 品牌名称
- Amphenol
- 商品型号
- HVSLS800082A135
- 商品编号
- C340892
- 商品毛重
1.957克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES

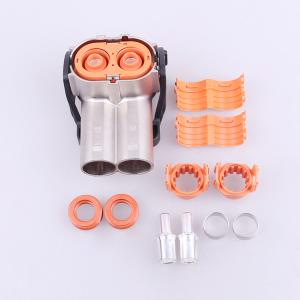

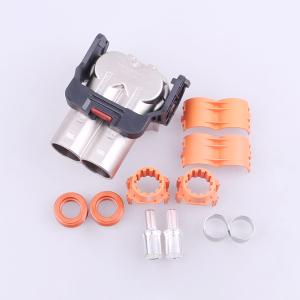

HVSLS800082A135 是 Amphenol 公司生产的 Excel|Mate Metal 系列高压安全锁连接器，属于 HVSLS800 子系列。该产品专为新能源汽车（xEV）中的高电压系统设计，具备以下核心特性：
1
**高电压与大电流承载能力**：额定电压达 1000V DC，最大额定电流为 180A（在环境温度 70°C 下），适用于电池、逆变器、配电盒等高压功率传输场景。
2
**金属外壳结构**：采用锌合金材质的金属壳体，提供更强的机械强度和屏蔽性能，相比塑料外壳版本更耐冲击和腐蚀。
3
**集成式高压互锁（HVIL）**：内置高压互锁功能，确保在连接或断开过程中系统安全，防止误操作导致电弧或短路。
4
**优异的密封防护等级**：连接器在插合状态下的防护等级达到 IP67 和 IP6K9K，可有效防尘、防水及耐高压清洗，适用于严苛的工业和车载环境。
5
**触点防护（IP2XB）**：满足 IP2XB 触点防护标准，防止意外接触带电端子，提升使用安全性。
6
**多位置编码选项**：支持多种编码方式（如 A/B 编码），便于区分不同线路，避免接错。
7
**免工具分离设计**：无需专用工具即可轻松拆卸连接器，提高维护效率。
8
**360° 屏蔽设计**：从线缆到设备实现全周向电磁干扰（EMI/RFI）屏蔽，保障信号完整性，降低电磁辐射。
9
**宽温工作范围**：可在 -40°C 至 +125°C 的极端温度环境下稳定运行，适应各种气候条件。
10
**高耐久性**：插拔寿命 ≥ 50 次，满足长期使用的可靠性要求。
11
**适用电缆规格**：支持 35mm² 和 50mm² 的屏蔽电缆，适合中高功率应用。
12
**连接类型**：支持铜排或 OT 接头连接方式，灵活适配不同安装需求。
此外，该型号为直角插头（Right Angle Plug），适合空间受限的安装场合。
使用场景 APPLICATIONS
HVSLS800082A135 连接器广泛应用于新能源汽车及相关电力电子系统的高电压电路连接，具体包括：
1
**电动汽车动力电池系统**：用于电池包内部模组之间或电池包与主控单元之间的高压直流连接。
2
**电机控制器与逆变器**：作为电机驱动系统中的高压输入/输出接口，实现高效、稳定的电力传输。
3
**高压配电箱（PDU）**：在电源分配单元中作为主回路连接件，实现多路高压电能的汇流与分配。
4
**车载充电机（OBC）**：连接交流输入与直流输出部分，支持快充和慢充模式。
5
**DC-DC 转换器**：用于高低压系统间的能量转换路径，确保安全可靠的电气隔离。
6
**空调压缩机控制器**：为高压空调系统提供动力连接。
7
**工业自动化设备**：适用于需要高电压、大电流、高可靠性的工业控制柜或储能系统。
该产品特别适用于对安全性、耐用性和环境适应性要求极高的应用场景，是现代 xEV 动力系统中不可或缺的关键连接组件。
注意事项 PRECAUTIONS
1
本产品为高压部件，安装与维护必须由专业技术人员进行，严禁非专业人员操作。
2
在连接或断开前，请务必确认系统已断电并完成放电程序，以防止电击危险。
3
安装时需严格按照图纸尺寸进行面板开孔，确保安装稳固且无应力集中。
4
使用前请检查电缆是否符合规定的截面积（35mm² 或 50mm²）和屏蔽类型，避免因线径不符造成过热或接触不良。
5
插拔过程中应避免用力过猛，以免损坏插针或外壳。
6
若需更换接触件，请购买原厂配套的 C4220036031、C4220036032 等型号插针，并按规范进行压接。
7
建议使用推荐的装配工具（如 HVSLP033002 固定夹具配合扭矩扳手）进行组装，确保螺纹连接紧固到位。
8
长期暴露于盐雾环境时，应注意定期检查金属外壳是否有腐蚀迹象，必要时进行防腐处理。
9
不得擅自改装或拆解连接器内部结构，否则将失去保修资格并可能引发安全隐患。
10
存储时应保持干燥通风，避免阳光直射和高温环境，防止材料老化。
11
请保留原始包装和说明书，以便日后查询技术参数或申请技术支持。
