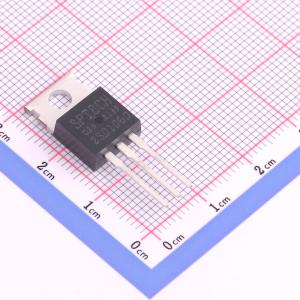

温馨提醒：图片仅供参考，商品以实物为准
2SD1060
NPN 电流:5A 电压:50V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于继电器驱动器、高速逆变器、转换器和其他一般的大电流开关应用程序
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2SD1060
- 商品编号
- C2907629
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 6.822克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 5A | |
| 集射极击穿电压(Vceo) | 50V | |
| 耗散功率(Pd) | 30W | |
| 直流电流增益(hFE) | 280 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 30MHz | |
| 集电极截止电流(Icbo) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 400mV | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 6V | |
| 数量 | 1个NPN |
商品概述
- 集电极 - 发射极击穿电压：V _ {(BR)CEO} = 50 V（最小值）
- 低集电极 - 发射极饱和电压：当 I _ {C} = 3.0 A 时，V _ {CE(sat)} = 0.4 V（最大值）
- 与 2SB824 型互补
应用领域
- 专为继电器驱动器、高速逆变器、转换器及其他通用大电流开关应用而设计。
