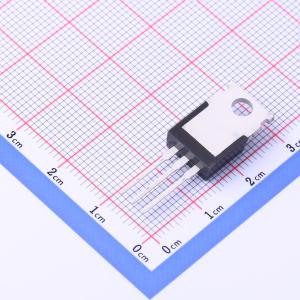

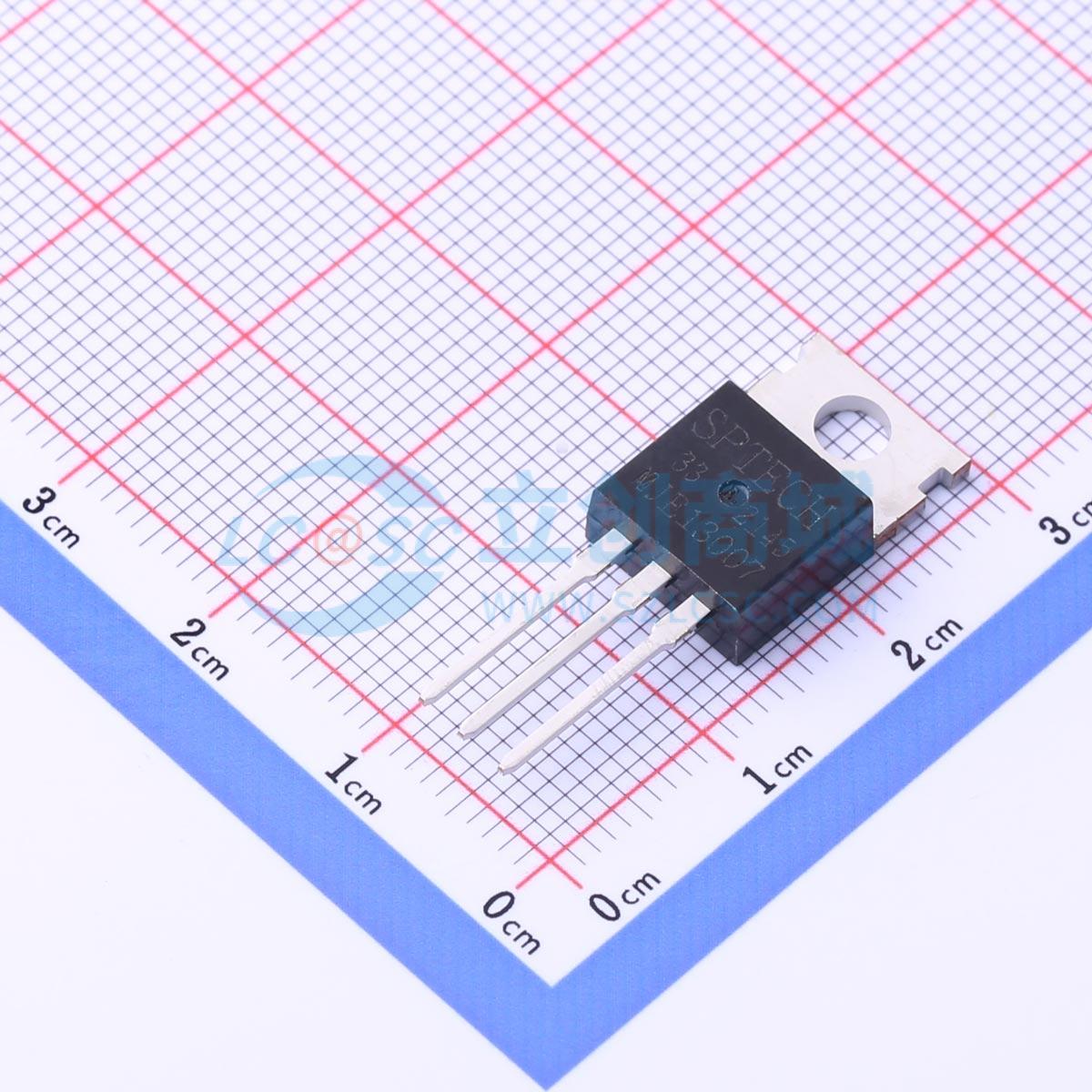

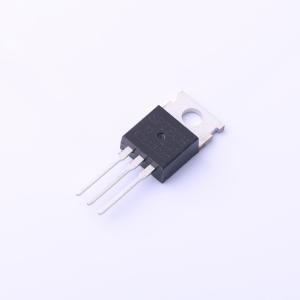

温馨提醒：图片仅供参考，商品以实物为准
MJE13007
NPN 电流:8A 电压:400V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ·设计用于感应电路中的高压、高速、功率开关控制，特别适用于115V和220V开关模式的应用，如开关调节器、逆变器、电机控制、电磁阀/继电器驱动器和偏转电路
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- MJE13007
- 商品编号
- C2907602
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 8A | |
| 集射极击穿电压(Vceo) | 400V | |
| 耗散功率(Pd) | 80W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 40@2A,5V | |
| 特征频率(fT) | 4MHz | |
| 集射极饱和电压(VCE(sat)) | 3V@8A,2A | |
| 射基极击穿电压(Vebo) | 9V |
商品概述
- 集电极 - 发射极维持电压：VCEO(SUS) = 400V（最小值）
- 集电极饱和电压：在 IC = 5.0 A 时，VCE(sat) = 2.0V（最大值）
- 开关时间：在 IC = 5.0 A 时，tf = 0.9 μs（最大值）
应用领域
- 专为电感电路中的高压、高速功率开关应用而设计，特别适用于 115V 和 220V 开关模式应用，如开关稳压器、逆变器、电机控制、螺线管/继电器驱动器和偏转电路。
