HVSLS600062B116
- 工业品
价格：￥473.14价格含税（税率13%）
- 品牌名称
- Amphenol
- 商品型号
- HVSLS600062B116
- 商品编号
- C340789
- 商品毛重
1.957克(g)
- 防护等级 IP69k
- 工作温度 -40-+125℃
广东仓0
购买数量
个
(1个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源连接器/插接器 |
| 防护等级 | IP69k |
| 工作温度 | -40-+125℃ |
| 额定电流 | 120A |
| 属性 | 参数值 |
|---|---|
| 额定电压 | 1000V |
| 耐电压 | 3000V |
| 针位数 | 2 |
商品详情
产品特点 FEATURES

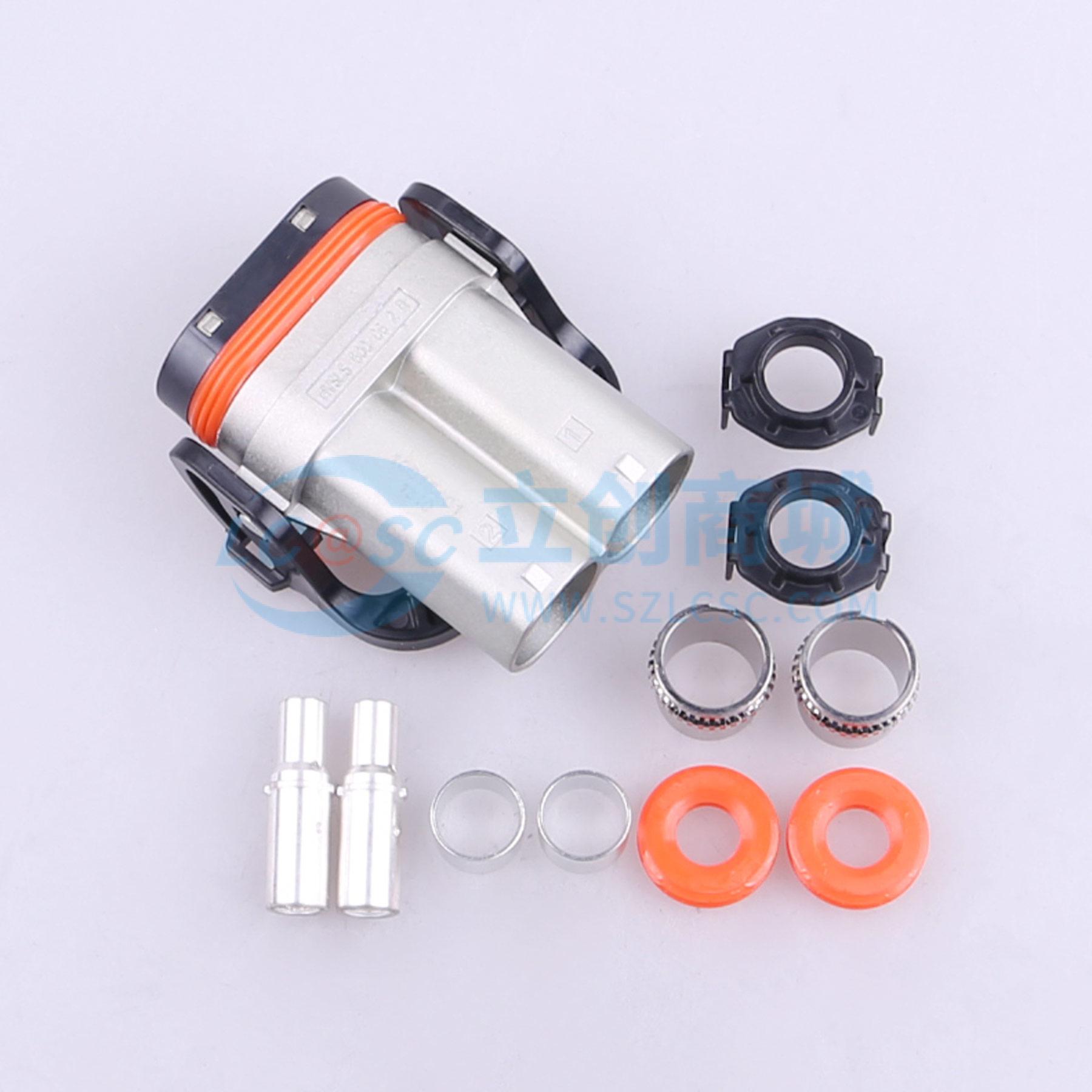

HVSLS600062B116 是 Amphenol 公司生产的 Excel|Mate Metal 系列高压安全锁连接器，专为新能源汽车（xEV）应用设计。该产品具备以下核心特性：
1
高额定电流与电压：支持 120A 额定电流和 1000V DC 额定电压，满足高功率电气系统需求。
2
耐压性能优异：具备 3000V AC 的耐电压能力，确保在高压环境下稳定运行。
3
极致防护等级：达到 IP69k 防护标准，可有效抵御粉尘、水浸及高压清洗冲击，适用于严苛工业环境。
4
安全互锁设计：内置集成式高压互锁（HVIL），防止误插拔导致的安全隐患，提升系统可靠性。
5
多种安装形式：提供直角插头与盒装插座两种结构，便于灵活布局。
6
可靠的机械寿命：支持 ≥50 次插拔循环，保证长期使用的稳定性。
7
金属外壳结构：采用锌合金外壳，增强抗干扰能力并提高整体耐用性。
8
支持多种线缆规格：兼容 16mm² 至 25mm² 的屏蔽电缆，适配不同应用场景。
9
低温至高温工作范围：可在 -40°C 至 +125°C 的极端温度环境中正常工作，适应全球多区域气候条件。
10
360° 屏蔽设计：从线缆到设备实现全方位电磁屏蔽，有效抑制 EMI/RFI 干扰。
11
无工具拆卸设计：无需专用工具即可完成插拔操作，提升维护效率。
该型号属于 HVSLS600 系列，其命名规则表明为 2 针位、带互锁功能、编码 A 的直插式插头，适合用于电池包、逆变器、配电盒等关键部件之间的电力传输。
使用场景 APPLICATIONS
HVSLS600062B116 连接器广泛应用于对电气安全性、环境适应性和连接可靠性要求极高的工业领域，主要适用场景包括：
1
新能源汽车（xEV）动力系统：如动力电池组内部或与电机控制器之间的高压电能传输。
2
电动汽车充电接口模块：作为直流快充或高压辅助电源连接点，保障充电过程中的电气隔离与安全。
3
电动车辆逆变器与电机之间连接：在驱动系统中承担大电流传导任务，同时具备良好的散热与防护能力。
4
动力总成控制单元（PCU）与高压配电箱（PDU）之间的连接：实现高效、稳定的能量分配。
5
工业自动化设备中的高压电源模块：例如储能系统、混合动力工程机械等需要高电压、大电流连接的应用。
6
氢燃料电池系统中的高压组件连接：满足氢能技术发展带来的新型电气连接需求。
特别适用于需要频繁插拔、高振动、高湿热、强腐蚀或高压清洗作业的恶劣工况，是现代智能交通和绿色能源系统中不可或缺的关键连接元件。
注意事项 PRECAUTIONS
1
本产品不包含触点，需单独订购对应型号的接触件（如 C4200036151 或 C4200036161 等），请根据实际线缆截面积选择合适规格。
2
在装配过程中，建议使用专用工具 HVSLP033002 配合扭矩扳手进行固定，以确保螺纹连接紧固可靠，避免因松动引发接触不良或过热。
3
安装前请确认面板开孔尺寸符合图纸要求，特别是对于盒装插座（Receptacle），需预留足够的安装空间和散热间隙。
4
插拔操作时应遵循正确的方向和力度，避免强行插入或扭转，以免损坏针脚或密封结构。
5
若需在高温或高湿度环境中长期运行，请注意定期检查连接状态，防止氧化或腐蚀影响导电性能。
6
不得在未断电的情况下进行插拔操作，必须遵守高压安全规范，佩戴绝缘手套并使用专业工具。
7
严禁将不同系列或非原厂配件混用，以免造成电气参数不匹配或安全隐患。
8
建议在运输和存储期间保持干燥、通风环境，远离强磁场和化学溶剂。
9
使用前请核对产品型号与订单一致，尤其关注编码（Coding）、针位数及是否含互锁功能，防止误装导致系统故障。
