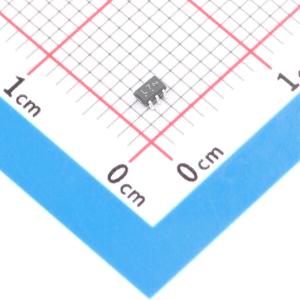

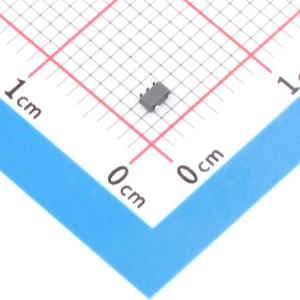

NL17SZ07DFT2G-Q
单路非反相缓冲器，带漏极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是具有漏极开路输出的单路同相缓冲器，采用小尺寸封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NL17SZ07DFT2G-Q
- 商品编号
- C30064566
- 商品封装
- SC-88A
- 包装方式
- 袋装
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | - | |
| 系列 | - | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 2.1ns@5V,50pF | |
| 功能特性 | 掉电隔离 |
商品概述
NL17SZ07是一款采用小尺寸封装的单通道同相缓冲器，具备开漏输出。该器件设计用于1.65V至5.5V的VCC工作电压范围，在VCC = 5V时典型传播延迟为2.1 ns。其输入/输出可耐受高达5.5V的过压。IOFF特性支持部分断电保护功能。在3.0V电压下可吸收24 mA电流。提供SC-88A、SC-74A、SOT-553、SOT-953和UDFN6多种封装选项。芯片复杂度低于100个FET。-Q后缀型号适用于汽车及其他需要特定生产场地和控制变更要求的应用；符合AEC-Q100标准并具备PPAP能力。该器件为无铅、无卤素/BFR且符合RoHS标准。
商品特性
- 设计用于1.65V至5.5V VCC工作电压范围
- 在VCC = 5V时，典型传播延迟为2.1 ns
- 输入/输出过压耐受能力高达5.5V
- IOFF特性支持部分断电保护
- 在3.0V电压下可吸收24 mA电流
- 提供SC-88A、SC-74A、SOT-553、SOT-953和UDFN6封装
- 芯片复杂度低于100个FET
- -Q后缀适用于汽车及其他需要特定生产场地和控制变更要求的应用；符合AEC-Q100标准并具备PPAP能力
- 该器件为无铅、无卤素/BFR且符合RoHS标准
