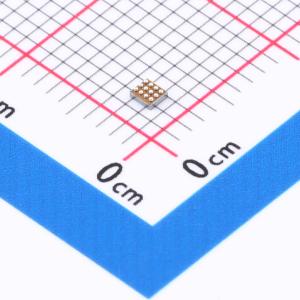

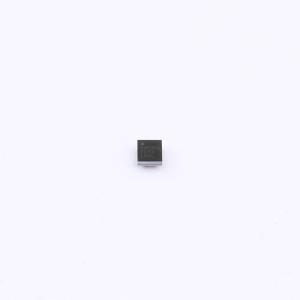

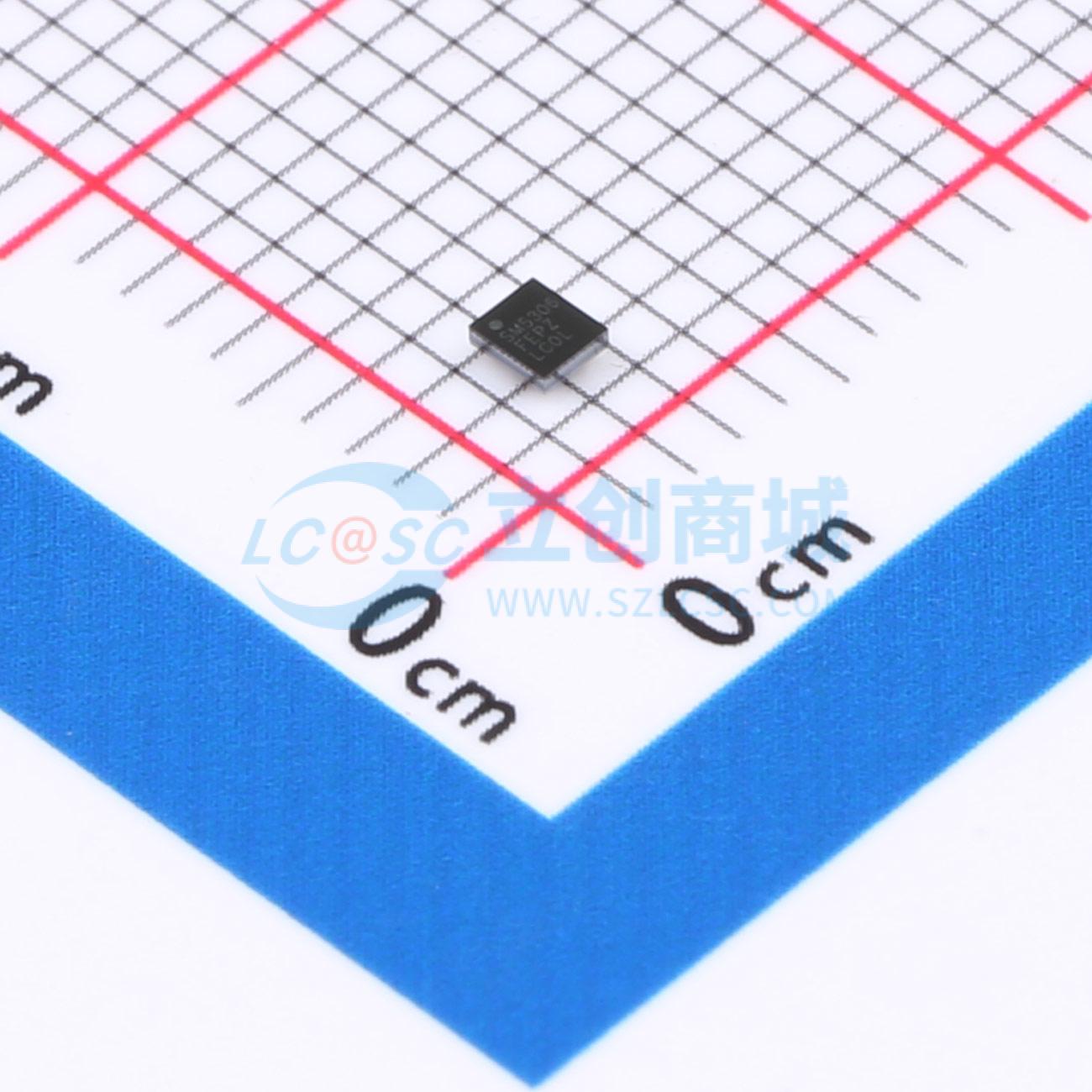

温馨提醒：图片仅供参考，商品以实物为准
SM5306
高效率双串最多支持10个白光LED的驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM5306 是一种电流模式升压转换器，可为每串最多10个LED的两串LED提供电源并控制电流。编程通过I2C兼容接口完成。最大LED电流可调范围为5mA至28.5mA。在给定的最大LED电流下，可以通过指数或线性调光步骤进一步调整LED亮度。此外，还可以启用脉冲宽度调制（PWM）亮度控制，允许通过逻辑电平PWM信号调整LED电流。升压开关频率可编程设置为500kHz以实现低开关损耗性能，或者设置为1MHz以使用小型低剖面电感器。这些频率可以设置10%的偏移量。过电压保护可编程设置为16V、24V、32V或40V，以适应多种LED配置和肖特基二极管/输出电容组合。SM5306 采用12凸点、1.65mm x 1.43mm WLCSP封装。
- 商品型号
- SM5306
- 商品编号
- C340706
- 商品封装
- WLCSP-12
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 500kHz~1MHz | |
| 通道数 | 2 | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
SM5306 是一种电流模式升压转换器，可为每串最多10个LED的两串LED提供电源并控制电流。编程通过I2C兼容接口完成。最大LED电流可调范围为5mA至28.5mA。在给定的最大LED电流下，可以通过指数或线性调光步骤进一步调整LED亮度。此外，还可以启用脉冲宽度调制（PWM）亮度控制，允许通过逻辑电平PWM信号调整LED电流。
升压开关频率可编程设置为500kHz以实现低开关损耗性能，或者设置为1MHz以使用小型低剖面电感器。这些频率可以设置10%的偏移量。过电压保护可编程设置为16V、24V、32V或40V，以适应多种LED配置和肖特基二极管/输出电容组合。
SM5306 采用12凸点、1.65mm x 1.43mm WLCSP封装。
应用领域
- 手机和智能手机LCD背光
- 平板电脑LCD背光
- 移动设备LCD背光
