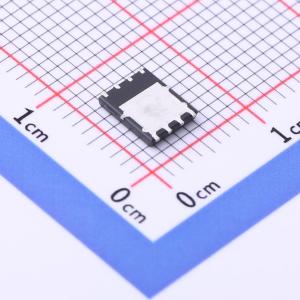

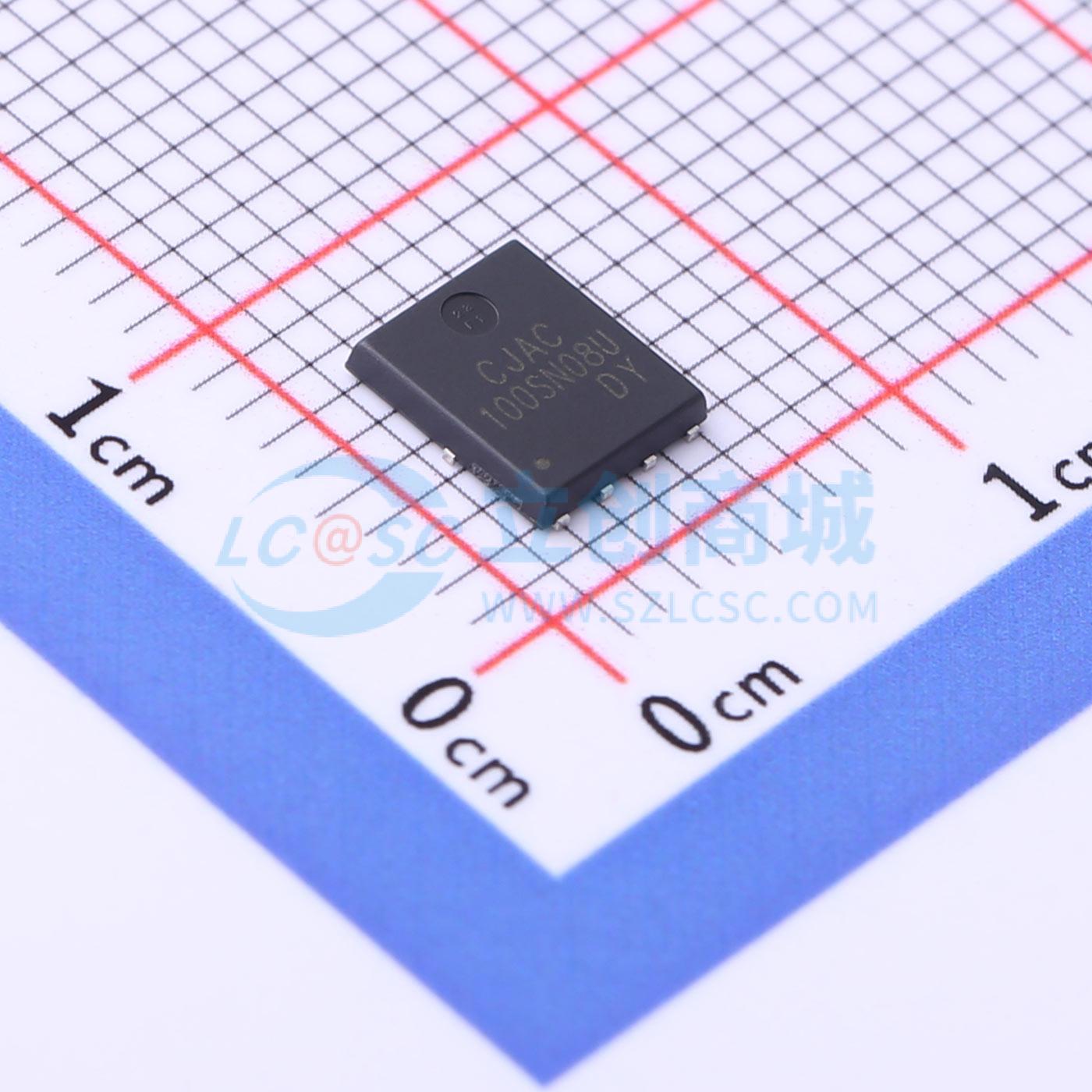

CJAC100SN08U
1个N沟道 耐压:80V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道增强型功率场效应晶体管采用SGT技术。该先进技术经过专门定制，可最大限度地降低导通电阻，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合高效快速开关应用。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAC100SN08U
- 商品编号
- C2906252
- 商品封装
- PDFNWB-8L(5X6)
- 包装方式
- 编带
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 3.9mΩ@10V | |
| 耗散功率(Pd) | 104W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 3.78nF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.8nF |
商品概述
30V/220A RDS(ON) = 0.63mΩ（典型值）@VGS = 10V RDS(ON) = 0.96mΩ（典型值）@VGS = 4.5V 100%雪崩测试
- 可靠耐用
- 提供无卤器件
商品特性
- 电池开关
- 负载开关
- 高密度单元设计,实现超低RDS(ON)
应用领域
- 网络
- 负载开关
- LED应用
