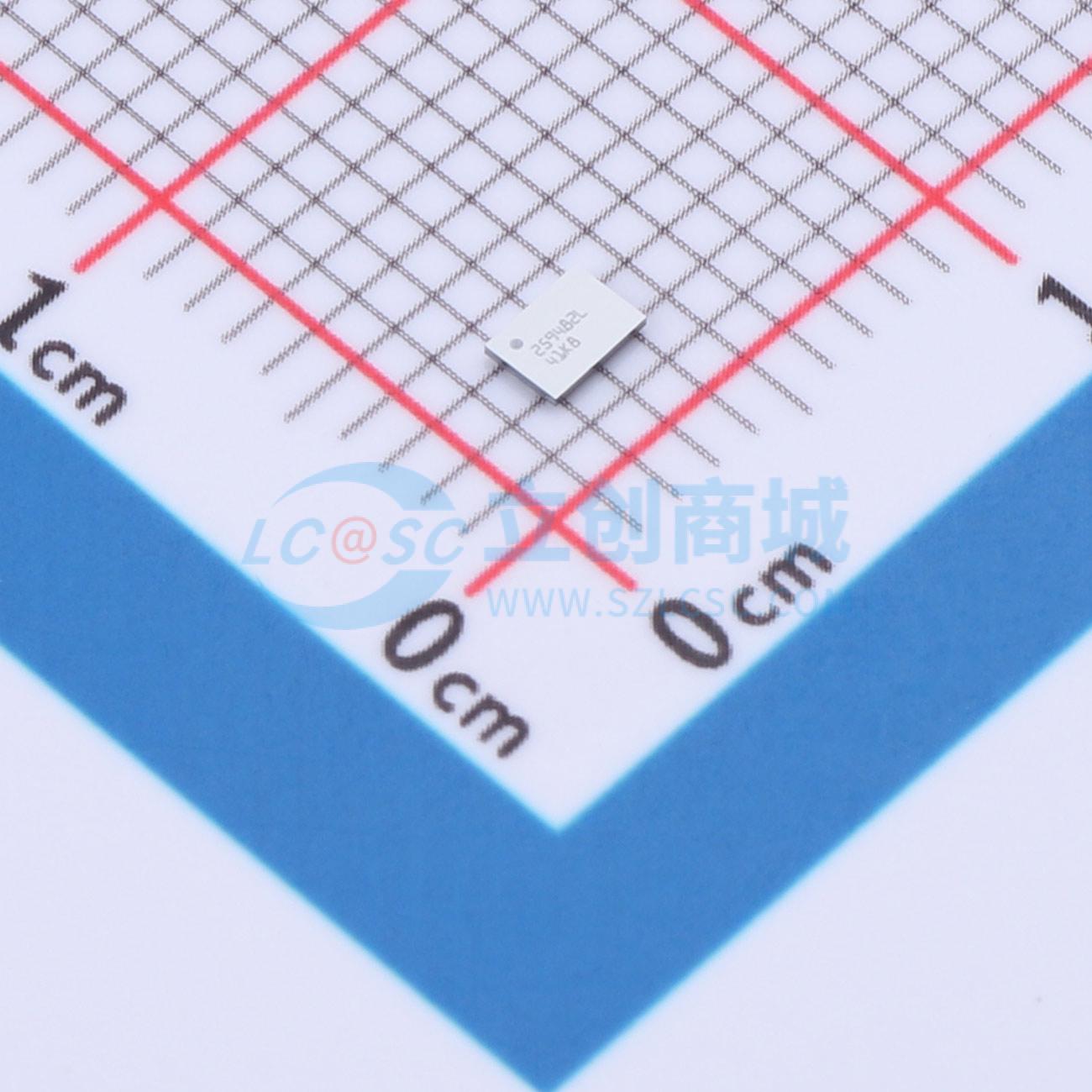

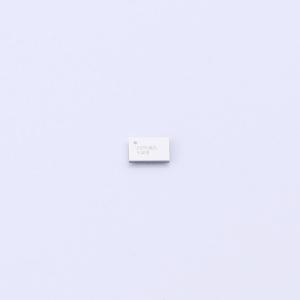

温馨提醒：图片仅供参考，商品以实物为准
TPS259482LYWPR
集成背靠背FET的双向供电eFuse，具备多种保护模式，适用于电源MUX和ORing应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS259482LYWPR
- 商品编号
- C29997757
- 商品封装
- PWCSP-12
- 包装方式
- 编带
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 3.5V~23V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 8A | |
| 导通电阻 | 12.2mΩ | |
| 功能特性 | 短路保护；反向电流阻断；软启动；过压保护；过温保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS25948xx系列电子保险丝是一种高度集成的电路保护和电源管理解决方案，采用小型封装。这些器件提供多种保护模式，使用很少的外部组件，能够有效抵御过载、短路、电压浪涌和过大的浪涌电流。通过集成背对背FET，可随时阻止从输出到输入的反向电流流动，非常适合电源多路复用和ORing应用，以及在输入电源故障时需要负载侧能量保持存储的系统。这些器件采用基于线性ORing的方案，确保几乎为零的直流反向电流，并以最小的正向电压降和功耗模拟理想二极管的行为。此外，还提供外部引脚控制选项，可在稳态下禁用反向电流阻断并允许双向功率传输。 可以使用单个外部电容器调节输出压摆率和浪涌电流。如果输入超过可调过压阈值，器件将切断输出，从而保护负载免受输入过压条件的影响。器件通过主动限制电流来响应输出过载。输出电流限制阈值以及瞬态过流消隐定时器均可由用户调节。电流限制控制引脚还可作为模拟负载电流监视器。 这些器件采用2.4mm × 1.7mm、12球功率晶圆级芯片尺寸封装（PowerWCSP），以提高热性能并减小系统占用空间。 这些器件的工作结温范围为 -40°C 至 +125°C。
商品特性
- 宽工作输入电压范围：3.5V至23V
- 绝对最大电压28V
- 可从IN或OUT供电
- 集成低导通电阻的背对背FET：R_ON = 12.2mΩ（典型值）
- 具有真正反向电流阻断（RCB）的理想二极管操作
- 外部引脚控制（RCBCTRL）可禁用RCB，并允许在稳态下进行双向功率传输，以支持USB OTG或DRP操作
- 快速过压保护
- 可调过压锁定（OVLO），响应时间为1μs（典型值）
- 带负载电流监测输出（ILM）的过流保护
- 主动电流限制响应
- 可调阈值（I_LIM）1A - 9A
- 当I_LIM > 3A时，精度为±10%（最大）
- 可调瞬态消隐定时器（ITIMER），允许峰值电流 > ILIM
- 输出负载电流监测精度：±6%（典型值）（I_OUT ≥ 3A）
- 用于短路保护的快速跳闸响应
- 响应时间 < 1μs（典型值）
- 可调固定阈值
- 具有可调欠压锁定阈值（UVLO）的高电平有效使能输入
- 可调输出压摆率控制（dVdt）
- 过温保护
- 数字输出：电源良好（SPLYGD/SPLYGD）和故障指示（FLT）
- UL 2367认证（计划中）
- IEC 62368 - 1 CB认证（计划中）
- IEC 61000 - 4 - 5：IN端28V
- 小尺寸封装：PowerWCSP 2.4mm × 1.7mm，0.5mm间距
应用领域
- 适配器和充电器输入保护
- USB PD保护：智能手机、平板电脑、PC、笔记本电脑、显示器、扩展坞
- 服务器主板、附加卡
- 企业存储：HBA、SAN和eSSD
- 电源多路复用和ORing
