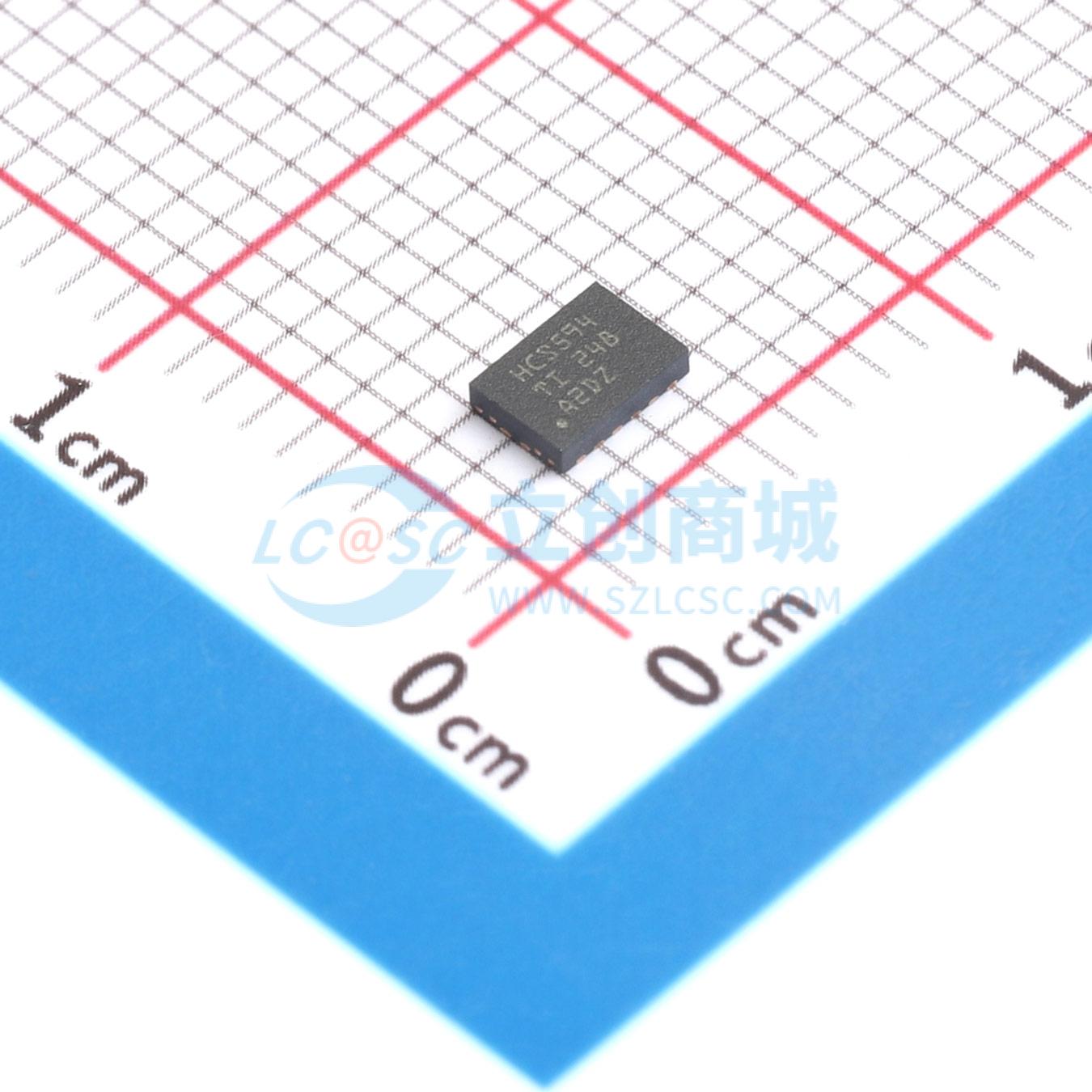

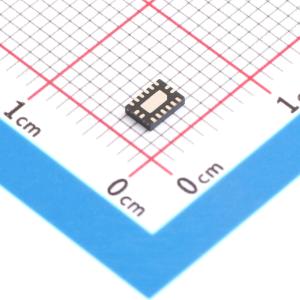

温馨提醒：图片仅供参考，商品以实物为准

SN74HCS594BQBR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74HCS594 具有施密特触发输入和输出寄存器的八位移位寄存器
品牌名称: TI(德州仪器)
商品型号: SN74HCS594BQBR
商品编号: C2905287
商品封装: WQFN-16(2.5x3.5)
包装方式: 编带
商品毛重: 0.087469克(g)

商品参数

商品概述

SN74HCS594 器件包含一个对 8 位 D 类存储寄存器进行馈送的 8 位串行输入、并行输出移位寄存器。所有输入均包括施密特触发架构，因此消除了由边沿变化缓慢或高噪声输入信号导致的任何错误数据输出。存储寄存器具有并行输出。移位寄存器和存储寄存器有单独的时钟和直接覆盖清零（SRCLR、RCLR）输入，以及用于级联结构的串行输出（QH'）。移位寄存器 (SRCLK) 和存储寄存器 (RCLK) 的时钟均为正边沿触发。如果将两个时钟连接在一起，则移位寄存器比存储寄存器早一个脉冲。

商品特性

宽工作电压范围：2V 至 6V
施密特触发输入可实现慢速或高噪声输入信号
低功耗
ICC 典型值为 100nA
输入泄漏电流典型值为 ±100nA
电压为 6V 时，输出驱动为 ±7.8mA
工作环境温度范围： -40℃ 至 +125℃ ，TA

应用领域

输出扩展
LED 矩阵控制
7 段显示控制
8 位数据存储

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	2V~6V
	时钟频率(fc)	115MHz
	元件数	1
	每个元件位数	8

	属性	参数值
	输出类型	推挽式
	系列	74HCS
	工作温度	-40℃~+125℃
	传播延迟(tpd)	9ns@6V,50pF
	输出电流	7.8mA
