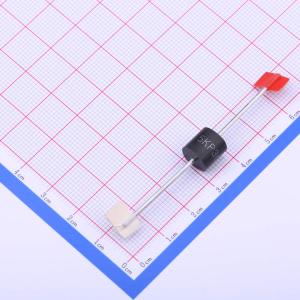

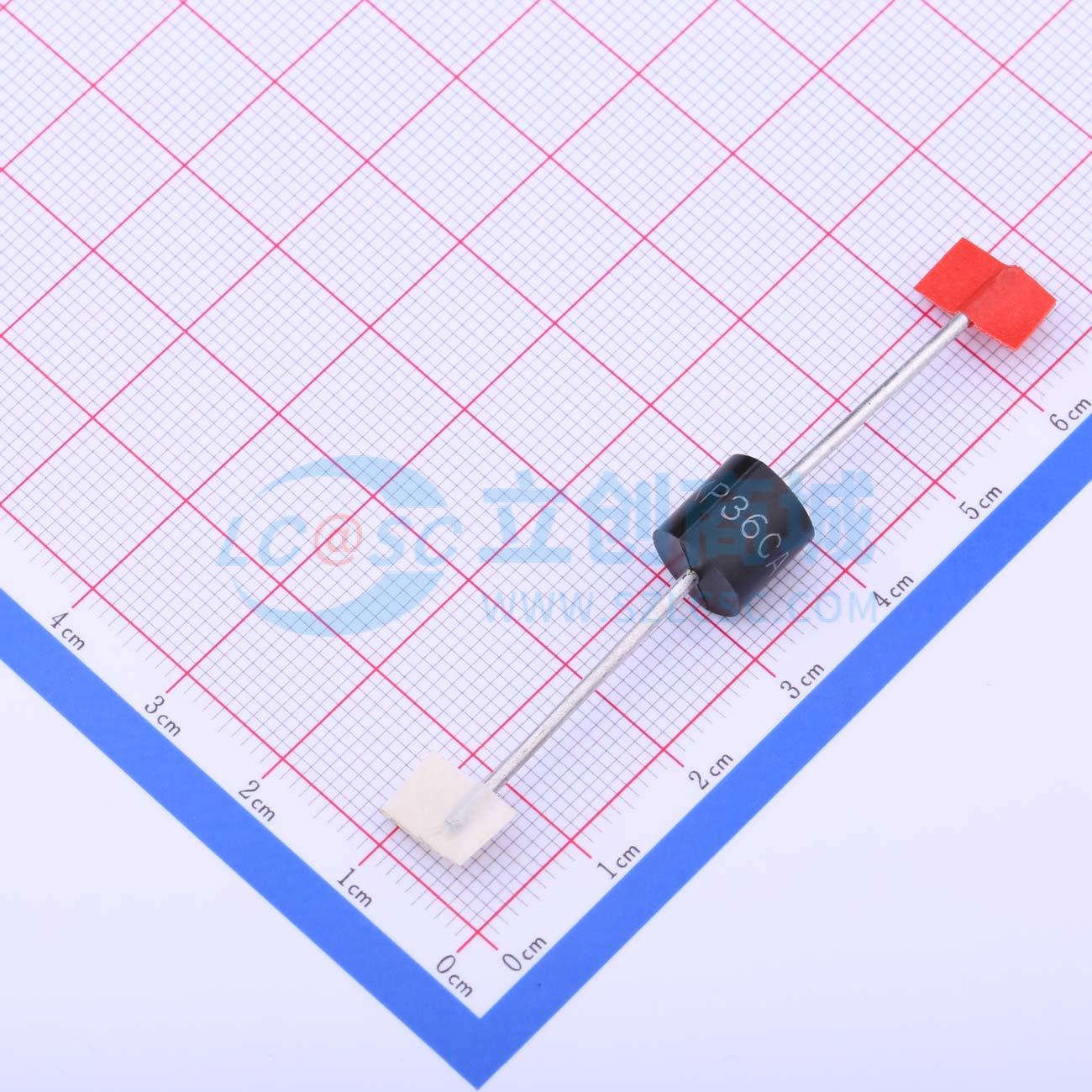

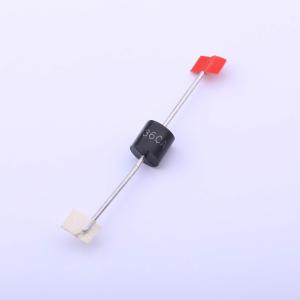

温馨提醒：图片仅供参考，商品以实物为准
5KP36CA
双向TVS 36V截止 峰值脉冲电流：86.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5KP系列大电流单/双向瞬态抑制器专为交流线路保护和高功率直流母线钳位应用而设计。这些器件可提供5.0伏至250伏的单/双向端口保护。它们提供的钳位电压低于雪崩电压。因此，因电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建高容量的保护解决方案。
- 品牌名称
- JJW(捷捷微)
- 商品型号
- 5KP36CA
- 商品编号
- C338778
- 商品封装
- R-6(P-600)
- 包装方式
- 编带
- 商品毛重
- 2.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 86.1A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 5kW@10/1000us | |
| 击穿电压 | 40V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品概述
5KP系列大电流单/双向瞬态抑制器专为交流线路保护和大功率直流母线钳位应用而设计。这些器件可提供5.0伏至250伏的单/双向端口保护。它们提供的钳位电压低于雪崩电压。因此，因电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建高容量的保护解决方案。
商品特性
- 低增量浪涌电阻。
- 出色的钳位能力。
- JEDEC R-6/P-600模塑塑料封装。
- 除双向器件外，色带表示阴极。
- 在10 x 1000 μs波形下具有5000W的峰值脉冲功率能力。
- 快速响应时间：从0V到最小击穿电压（VBR）通常小于1.0ps。
