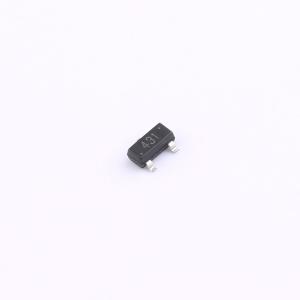

TL431
37V 并联 1.5uA 50ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款三端可调并联稳压器，具有出色的温度稳定性。该器件典型动态输出阻抗为 0.2Ω，可在许多应用中替代齐纳二极管。
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- TL431
- 商品编号
- C2904832
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 37V | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% | |
| 温度系数 | 50ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 1.5uA | |
| 最小阴极电流调节 | 450uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -25℃~+85℃ |
商品概述
TL431是一款三端可调并联稳压器，具有出色的温度稳定性。该器件的典型动态输出阻抗为0.2Ω。在许多应用中，该器件可替代齐纳二极管。
商品特性
- 输出电压可调节至36V
- 动态输出阻抗低，典型值为0.2Ω
- 灌电流能力为1至100mA
- 输出噪声电压低
- 导通状态响应迅速
- 在全温度工作范围内实现有效温度补偿
- 全温度范围内等效温度系数的典型值为50ppm/℃
应用领域
- 并联稳压器
- 大电流并联稳压器
- 精密限流器
