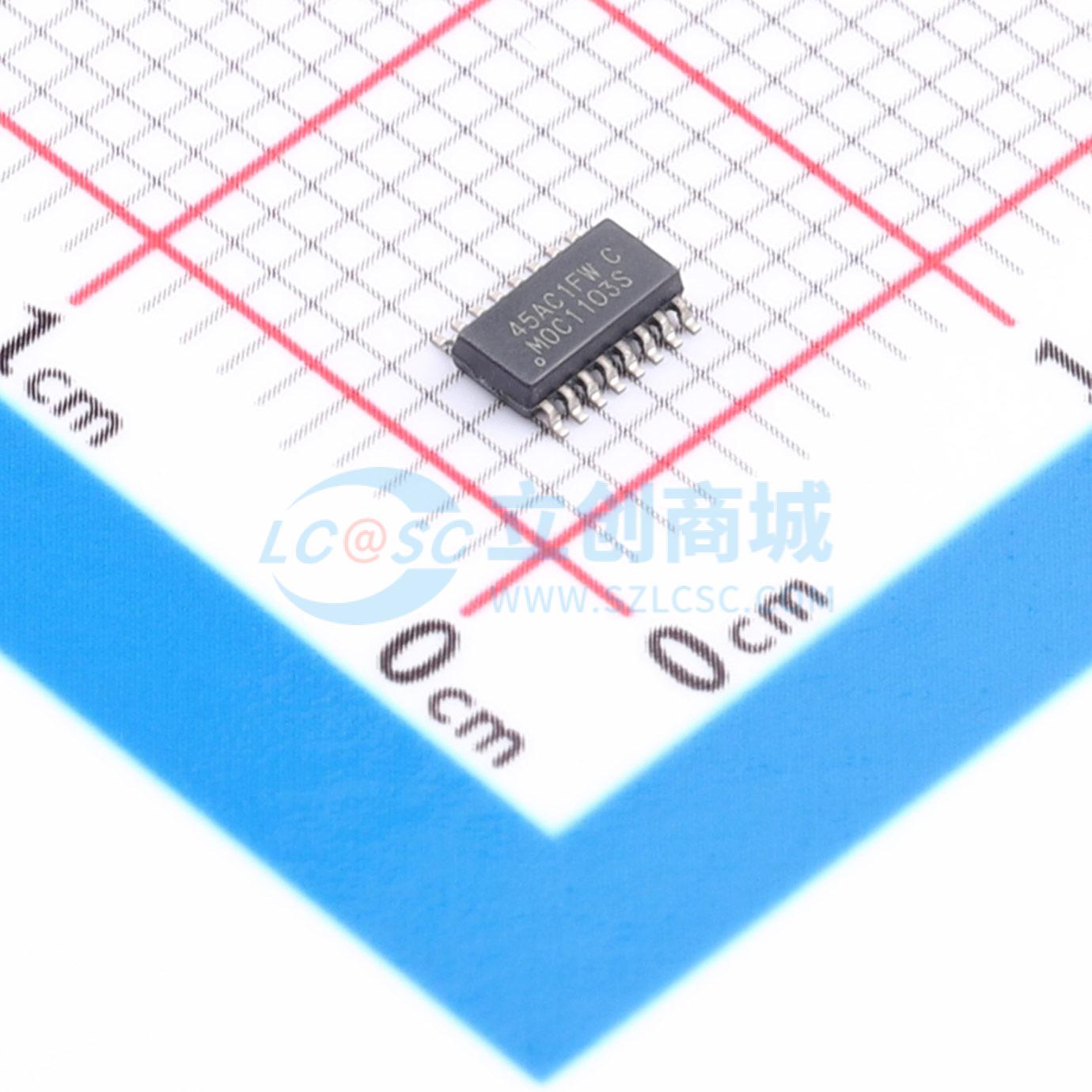

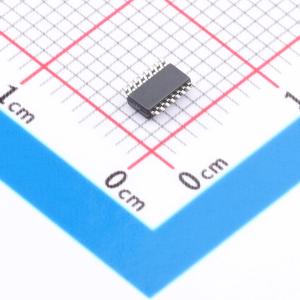

温馨提醒：图片仅供参考，商品以实物为准
MSPM0C1103SDYYR
32位微控制器，工作频率最高24MHz，支持多种通信协议
- 描述
- MSPM0C110x微控制器(MCU)属于MSP高度集成的超低功耗32位MCU系列，该MCU系列基于增强型Arm Cortex-M0+内核平台，工作频率最高可达24MHz。这些低成本MCU提供高性能模拟外设集成，支持-40°C至125°C的工作温度范围，并在1.62V至3.6V的电源电压下运行。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSPM0C1103SDYYR
- 商品编号
- C29976667
- 商品封装
- TSOT-23-16
- 包装方式
- 编带
- 商品毛重
- 0.114506克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 24MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 14 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；内置通用定时器；内置温度传感器；硬件CRC；外部管脚复位(NRST) |
商品概述
MSPM0C110x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列，该 MCU 系列基于增强型Arm® Cortex®-M0+ 内核平台，工作频率最高可达 24MHz。这些低成本 MCU 提供高性能模拟外设集成，支持-40℃ 至 125℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。MSPM0C110x 器件提供高达 16KB 的嵌入式闪存程序存储器和 1KB 的 SRAM。这些 MCU 包含精度为 -2% 至 +1.2% 的高速片上振荡器，无需外部晶体。其他特性包括单通道 DMA、CRC-16 加速器和各种高性能模拟外设（例如一个以 VDD 作为电压基准的 12 位 1.5Msps ADC 和片上温度传感器）。这些器件还提供智能数字外设，例如一个 16 位高级计时器、两个 16 位通用计时器、一个窗口化看门狗计时器和各种通信外设（包括一个UART、一个 SPI 和一个 I2C）。这些通信外设为 LIN、IrDA、DALI、Manchester、Smart Card、SMBus 和 PMBus 提供协议支持。TI MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可让客户找到满足其工程需求的 MCU。此架构结合了多种低功耗模式，并经过优化，可在便携式测量应用中延长电池寿命。MSPM0C110x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于快速开始设计。开发套件包括可供购买的 LaunchPad™ 套件和适用于目标插座板的设计文件。TI 还提供免费的 MSP 软件开发套件 (SDK)，该套件在 TI Resource Explorer 中作为 Code Composer Studio™ IDE 桌面版和云版组件提供。MSPM0 MCU 还通过 MSP Academy 提供广泛的在线配套资料、培训，并通过 TI E2E™ 支持论坛提供在线支持。有关完整的模块说明，请参阅 MSPM0 C 系列 24MHz 微控制器技术参考手册。系统级静电放电 (ESD) 保护必须符合器件级 ESD 规范，以防发生电过应力或对数据或代码存储器造成干扰，MSP430™ 系统级 ESD 注意事项中的准则也适用于 MSPM0 MCU。
商品特性
- Arm® 32 位 Cortex®-M0+ CPU，频率高达24MHz
- 工作温度范围:-40℃ 至 125℃
- 宽电源电压范围:1.62V 至 3.6V
- 高达 16KB 的闪存
- 1KB SRAM
- 集成1个模数转换器 (ADC)，总共具有多达 10 个外部通道，速率为 1.7Msps（10 位）或 1.5Msps（12 位），将 VDD 作为电压基准
- 可配置的 1.4V 或 2.5V 内部 ADC 电压基准(VREF)
- 集成温度传感器
- 集成电源监测器
- 经优化的低功耗模式:RUN模式87µA/MHz，STOP模式4MHz时为609µA、32kHz时为311µA，STANDBY模式5µA（SRAM保持），SHUTDOWN模式200nA
- ADC 专用单通道 DMA 控制器
- 三个计时器，支持多达 14 个 PWM 通道，包含1个带死区支持的16位高级计时器（最多8个PWM通道）、1个带4个捕捉/比较块的16位通用计时器、1个带2个捕捉/比较块的16位通用计时器
- 窗口化看门狗计时器
- BEEPER 可生成 1kHz、2kHz、4kHz 或 8kHz 方波以驱动外部蜂鸣器
- 1个 UART 接口，支持 LIN、IrDA、DALI、Smart Card、Manchester 以及待机模式下的低功耗运行
- 1个 I2C 接口，支持 FM+ (1Mbps)、SMBus、PMBus 和从停止模式唤醒
- 1个 SPI，支持高达 12Mbps 的速度
- 精度为 -2% 至 +1.2% 的内部 24MHz 振荡器(SYSOSC)
- 内部 32kHz 低频振荡器 (LFOSC)
- 集成循环冗余校验器 (CRC-16)
- 多达 18 个 GPIO
- 两个 5V 容限开漏 IO
- 支持 2 引脚串行线调试 (SWD)
- 提供多种封装选项:20引脚TSSOP (PW)、20引脚VSSOP (DGS)、20引脚WQFN (RUK)、16引脚SOT (DYY)、8引脚SOT (DDF)、8引脚WSON (DSG)、8引脚DSBGA (YCJ)
- 系列包含成员:MSPS003F4、MSPS003F3、MSPM0C1104、MSPM0C1103
- 支持 LP-MSPM0C1104 LaunchPad™ 开发套件
- 支持 MSP 软件开发套件 (SDK)
应用领域
- 电池充电和管理
- 电源和电力输送
- 个人电子产品
- 楼宇安防与防火安全
- 联网外设和打印机
- 电网基础设施
- 智能抄表
- 通信模块
- 医疗和保健
- 照明
