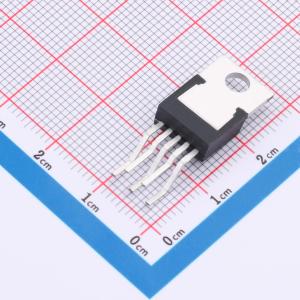

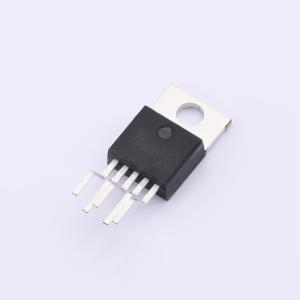

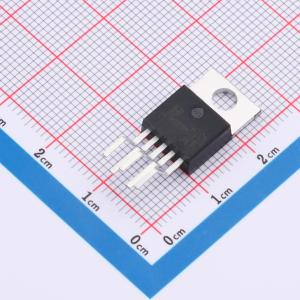

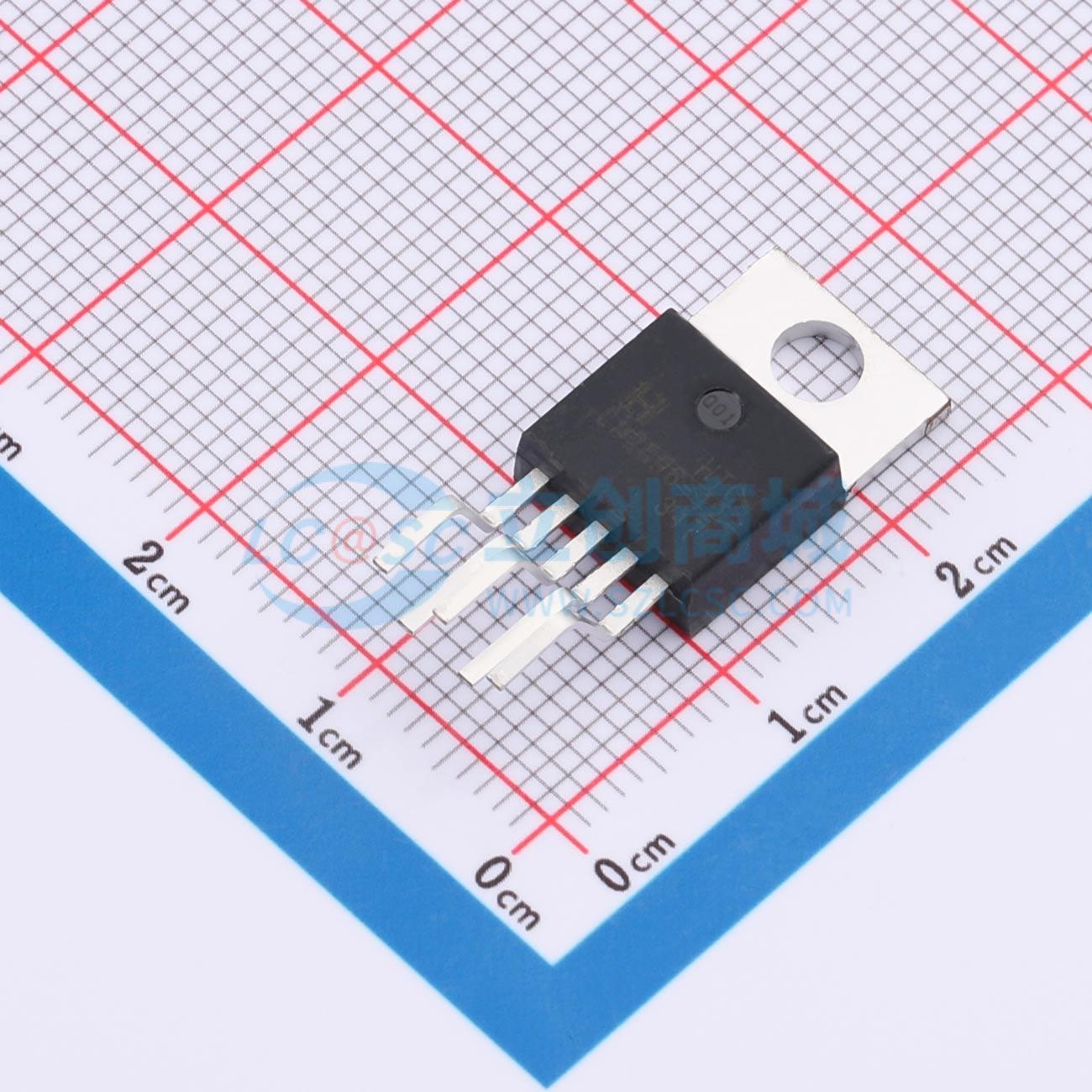

LM2596TV-12
降压型 3A 40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HTC
- 商品型号
- LM2596TV-12
- 商品编号
- C29959625
- 商品封装
- TO-220TV-5L
- 包装方式
- 管装
- 商品毛重
- 4.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 40V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
LM2596系列稳压器是单片集成电路，非常适合轻松便捷地设计降压开关稳压器。该系列所有电路均能驱动3.0A负载，并具有出色的线路和负载调节性能。这些器件提供3.3V、5.0V、12V的固定输出电压版本以及一个可调输出版本。这些稳压器的设计旨在最大限度地减少外部元件数量，从而简化电源设计。多家不同的电感器制造商提供专为LM2596优化使用的标准系列电感器。由于LM2596转换器是开关模式电源，其效率相较于流行的三端线性稳压器显著更高，尤其是在输入电压较高时。在许多情况下，其功耗非常低，无需散热器或可大幅减小散热器尺寸。多家制造商提供专为LM2596优化使用的标准系列电感器。此特性极大地简化了开关模式电源的设计。LM2596的特性包括：在规定的输入电压和输出负载条件下，输出电压容差保证为±4%；振荡器频率容差为±15%（在0°C至125°C范围内为±12%）。器件包含外部关断功能，其典型待机电流为80μA。自我保护功能包括用于输出开关的两级降频电流限制以及过温关断，可在故障条件下提供全面保护。
商品特性
- 提供3.3V、5.0V、12V和可调输出版本
- 可调输出电压范围：1.2V至37V，在输入电压和负载条件下最大变化为±4%
- 保证3A输出电流
- 提供TO-263、TO-220、SOP-8PP封装
- 仅需4个外部元件
- 优异的线路和负载调节规格
- 150kHz固定频率内部振荡器
- TTL关断能力
- 低功耗待机模式，静态电流典型值为100μA
- 热关断和电流限制保护
- 湿度敏感度等级3
应用领域
- 高效简易降压稳压器
- 线性稳压器的高效预调节器
- 板载开关稳压器
- 正压转负压转换器
- 负压升压转换器
- 电池充电器电源
