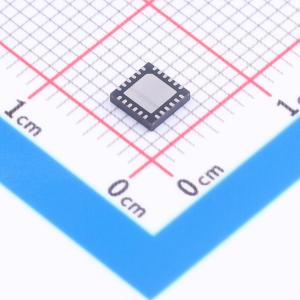

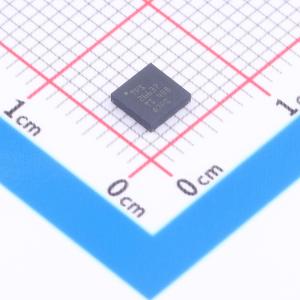

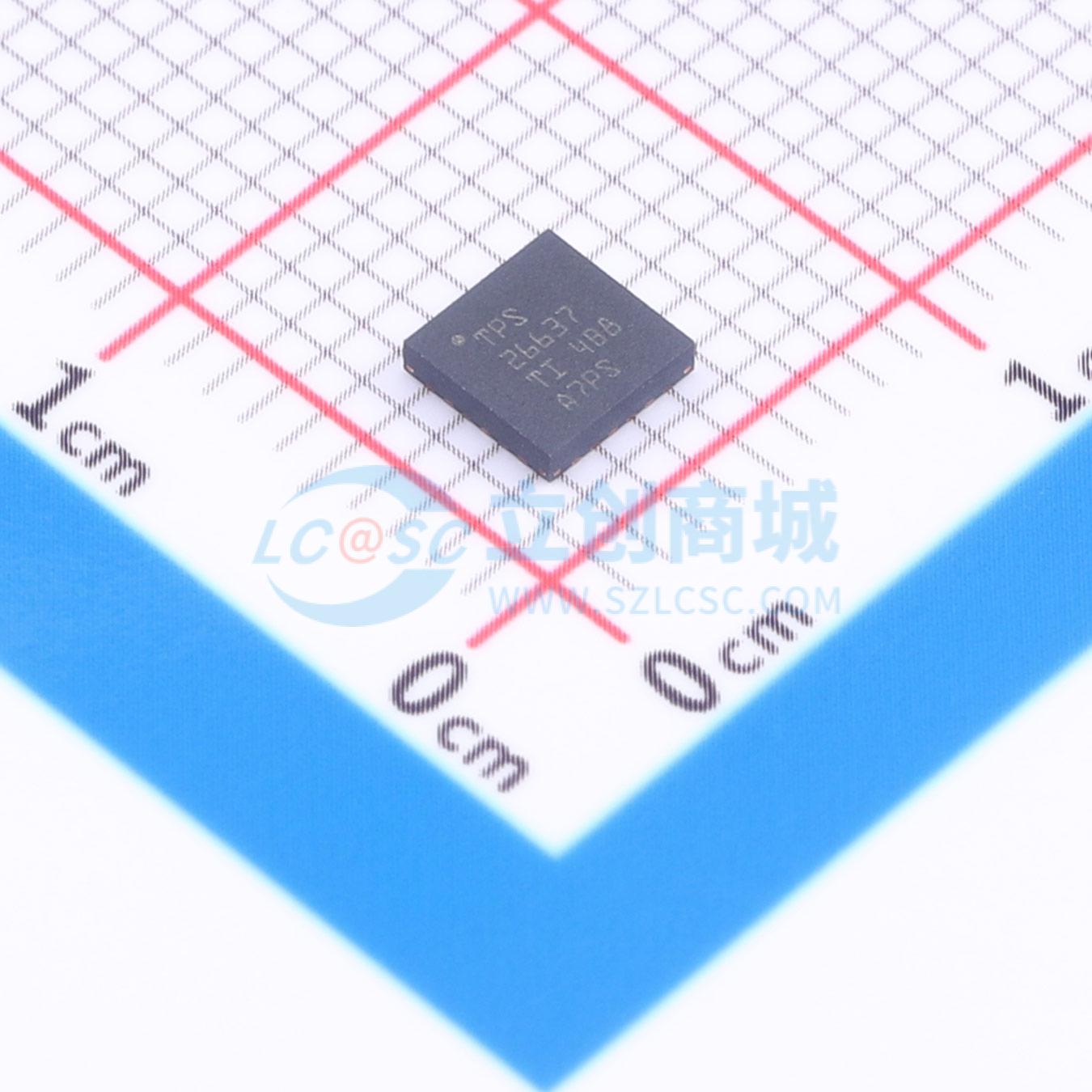

TPS26637RGER

TPS2663x 器件是易于使用的 60V、6A 正电子保险丝，集成了 31mΩ 的 FET。该器件具有 B-FET 驱动器，可在需要防止输入反极性故障和反向电流阻断的系统设计中控制外部 N 沟道 FET。该器件集成了强大的保护功能，简化了在系统测试（如 IEC61000 - 4 - 5 工业浪涌测试）期间需要保护的系统设计。该器件具有可调输出功率限制（PLIM）功能，简化了需要符合 IEC61010 - 1 和 UL1310 等标准的系统设计。其他保护功能包括可调过流保护、快速短路保护、输出压摆率控制、过压保护和欠压锁定。 为了进行系统状态监控和下游负载控制，该器件提供故障和精确的电流监控输出。PGOOD 可用于启用和禁用下游 DC - DC 转换器的控制。MODE 引脚允许灵活配置器件在两种限流故障响应（锁断和自动重试）之间切换。

• 工作电压 4.5V 至 60V，绝对最大值 67V
• 集成 60V、31mΩ R_ON 热插拔 FET
• 通过外部 N 沟道 FET 支持反极性保护和反向电流阻断
• 电流限制可调范围 0.6A 至 6A（±7%）
• 具备电气快速瞬变（IEC61000 - 4 - 4）抗扰性，在浪涌（IEC 61000 - 4 - 5）期间提供负载保护，达到 A 类系统性能
• 快速反向电流阻断（0.17µs）
• 具备可调输出功率限制（±6%）的型号
• 可调欠压锁定（UVLO）、过压保护（OVP）截止、输出压摆率控制，用于限制浪涌电流
• 设备上电时通过热调节为大型和未知电容性负载充电
• 具备 35V 和 39V 最大过压钳位的型号
• 电源良好输出（PGOOD）
• 可在自动重试和锁断（MODE）之间选择过流故障响应选项
• 具备 2 倍脉冲过流支持的型号
• 模拟电流监控（IMON）输出（±6%）
• 通过 UL 2367 认证，文件编号 E169910，RILIM ≥ 3kΩ
• 通过 IEC 62368 - 1 认证

• 工厂自动化与控制——可编程逻辑控制器（PLC）、分布式控制系统（DCS）、人机界面（HMI）、I/O 模块、传感器集线器
• 电机驱动——计算机数字控制（CNC）、编码器电源
• 电子断路器
