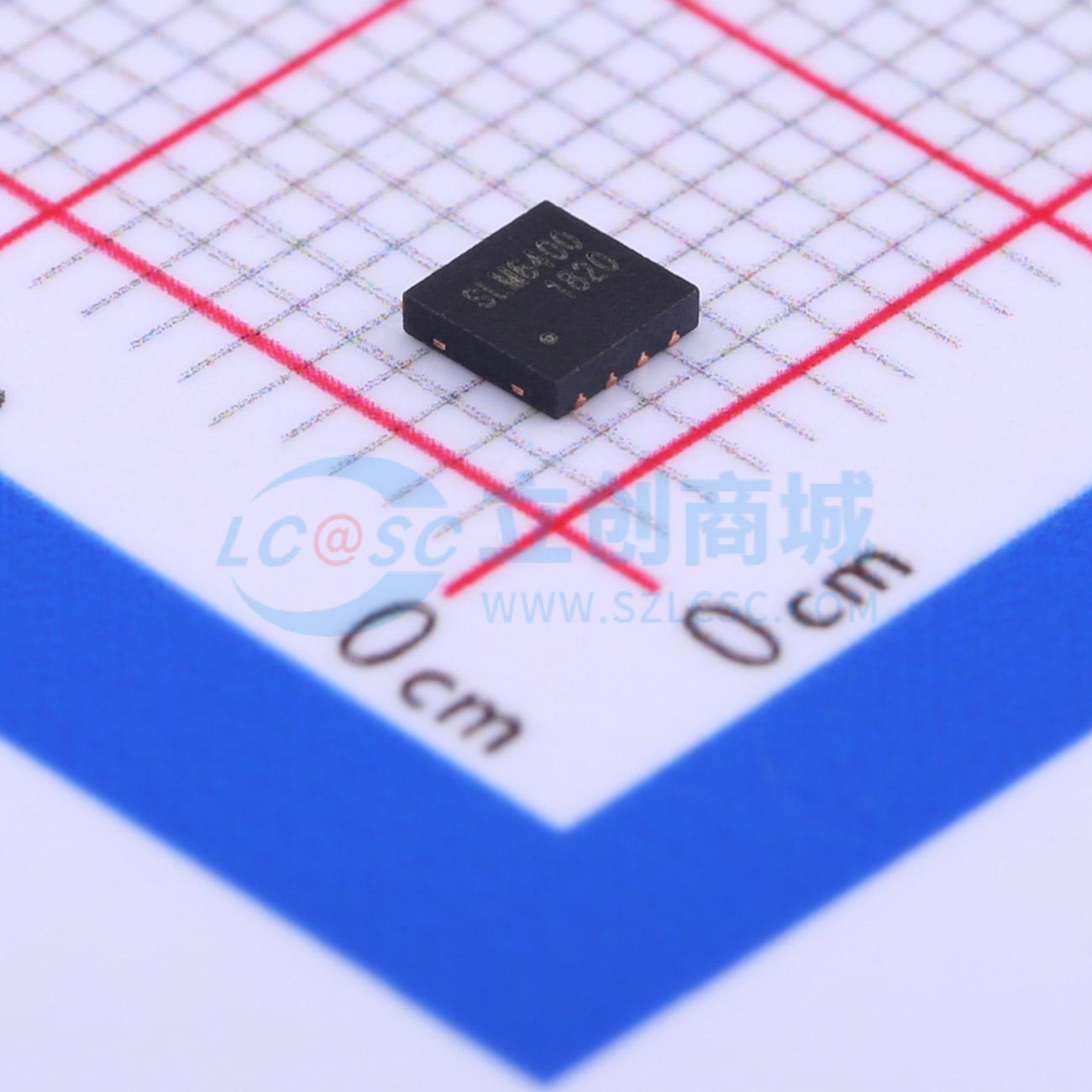

SLM6400

30V高耐压1A线性充电管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SLM6400是一款完整的单节锂离子电池恒流恒压线性充电器。底部带散热片的DFN - 8L封装以及较少的外部元件，使SLM6400非常适合便携式应用。SLM6400适用于USB电源和适配器电源
品牌名称: 无锡松朗微
商品型号: SLM6400
商品编号: C338664
商品封装: DFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

SLM6400是一款28V耐高压的1A线性单节锂电池充电管理IC，当输入电压VCC大于6.3V时进入OVP（过压保护）。采用恒压/恒流充电模式，底部带有散热片的DFN-8L或ESOP8封装与较少的外部元件数目使得SLM6400成为便携式应用的理想选择。SLM6400可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，SLM6400将自动终止充电循环。当输入电压（交流适配器或USB电源）被拿掉时，SLM6400自动进入一个低电流状态，将电池漏电流降至5uA以下。SLM6400在有电源时也可置于停机模式，可将输入电源电流降至60uA。SLM6400的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。最大结温：145°C 工作环境温度范围：-40°C~85°C 贮存温度范围：-65°C~125°C 引脚温度（焊接时间10秒）：260°C

商品特性

输入6.3V过压保护功能
最高28V的输入耐压
高达1000mA的充电电流
电池反接保护
无需MOSFET、检测电阻或隔离二极管
用于单节锂离子电池
恒定电流/恒定电压操作
无过热危险的情况下实现充电速度最大化的热调节功能
精度达到±1%的4.2V预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
充电状态双输出、无电池和故障状态显示
C/10充电终止
2.6V涓流充电阈值
软启动限制了浪涌电流
电池温度监测功能
采用小型化的DFN3*3–8L或ESOP8封装

应用领域

移动电源
MP3、MP4播放器
数码相机
电子词典
GPS
便携式设备、各种充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~28V
	最大充电电流	-
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	60uA
