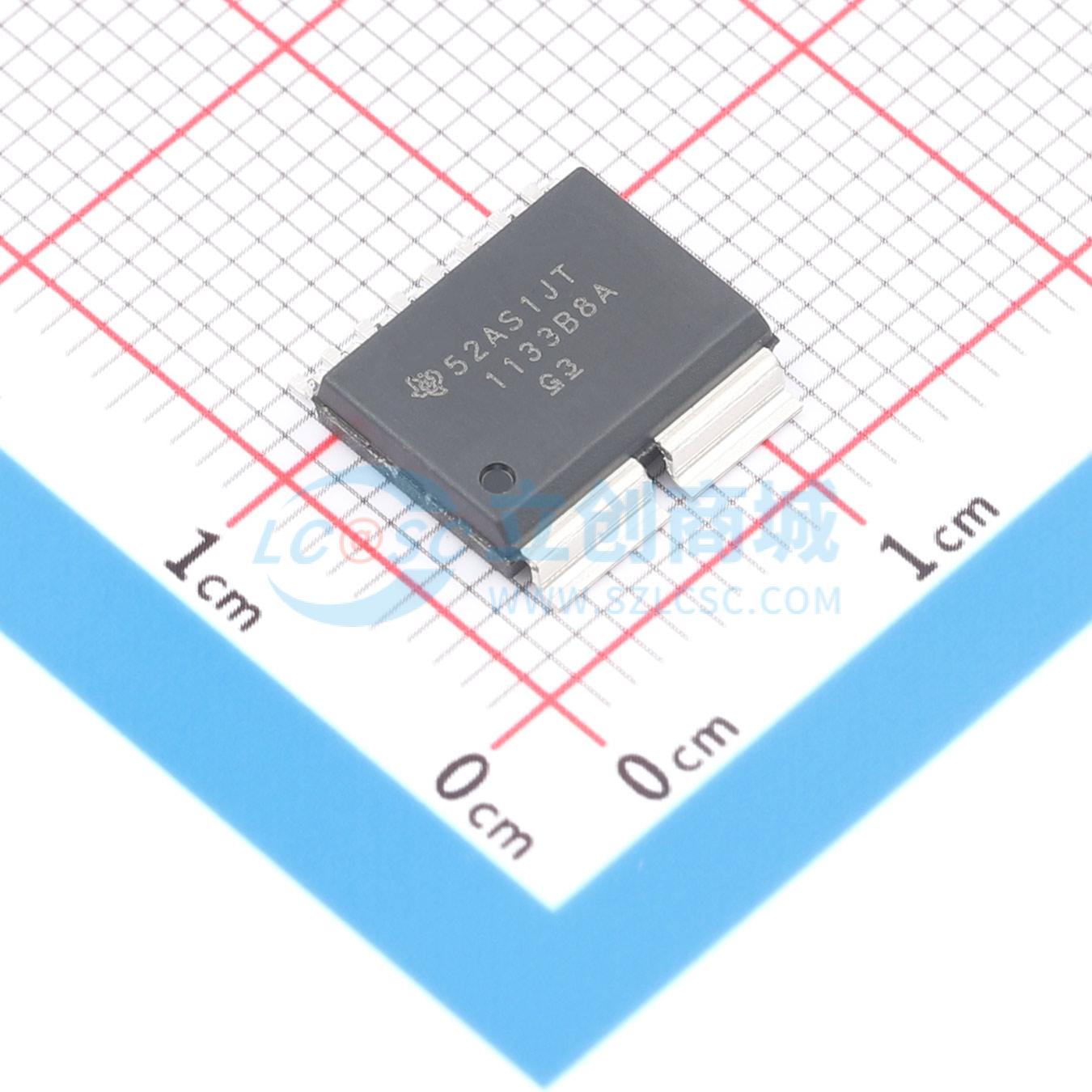

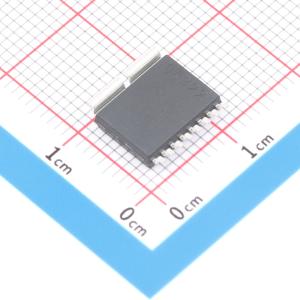

温馨提醒：图片仅供参考，商品以实物为准

TMCS1133B8AQDVGR

精密1MHz霍尔效应电流传感器，带加强隔离工作电压、过流检测和环境磁场抑制

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TMCS1133B8AQDVGR
商品编号: C29871065
商品封装: SOIC-10
包装方式: 编带
商品毛重: 0.733333克(g)

商品参数

商品概述

TMCS1133 是一款电隔离霍尔效应电流传感器，可输出与输入电流成正比的输出电压，在所有灵敏度选项下均具备出色的线性度和低漂移特性。内置漂移补偿的精密信号调理电路，在无需系统级校准的情况下，可实现温度和寿命范围内最大灵敏度误差低于1.4%；若在室温下进行一次性校准，包含寿命和温度漂移的最大灵敏度误差可低于0.9%。交流或直流输入电流流过内部导体后产生磁场，由片上集成的霍尔效应传感器测量。无磁芯结构无需使用聚磁器。差分霍尔传感器可抑制杂散外部磁场的干扰。低导体电阻可将可测量电流范围提高至±96A，同时将功耗降至最低并降低散热要求。绝缘层可承受5kV RMS电压，结合最小8mm的爬电距离和电气间隙，可提供高可靠性长寿命的强化工作电压。集成屏蔽可实现出色的共模抑制和瞬态抗扰度。固定灵敏度允许器件采用单路3V至5.5V电源供电，消除了比例误差并提高了电源噪声抑制能力。

商品特性

高连续电流能力:80A RMS
可靠的强化隔离
高精度
灵敏度误差:±0.1%
灵敏度温漂:±20ppm/℃
灵敏度寿命漂移:±0.2%
失调误差:±0.2mV
失调温漂:±10μV/℃
失调寿命漂移:±0.2mV
非线性度:±0.1%
高抗外部磁场干扰能力
快速响应
信号带宽:1MHz
响应时间:120ns
传播延迟:50ns
过流检测响应:100ns
工作电源范围:3V 至 5.5V
双向和单向电流检测
提供多种灵敏度选项
灵敏度范围从 20mV/A 到 150mV/A
具备安全相关认证
通过UL 1577元件认证计划
符合IEC/CB 62368-1标准

应用领域

太阳能
电动汽车充电
电源
工业交直流

	属性	参数值
	商品目录	电流传感器
	电流测量范围	-47A~98.5A
	工作电压	3V~5.5V
	隔离电压(Vrms)	5000Vrms
	灵敏度	33mV/A

	属性	参数值
	工作温度	-40℃~+125℃
	响应时间(tr)	120ns
	双向电流检测	支持
	功能特性	过流保护；双向检测
