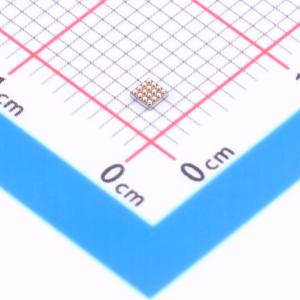

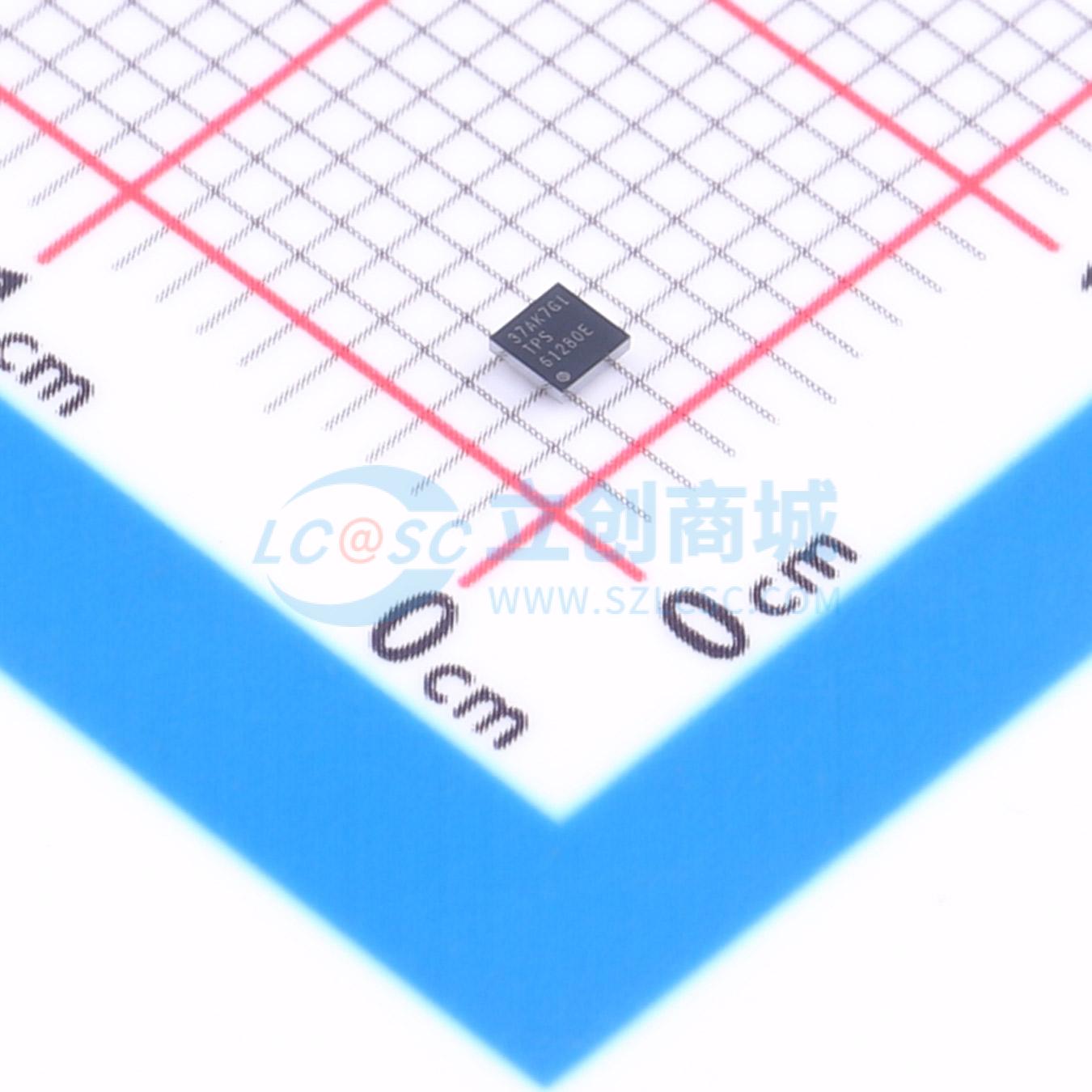

温馨提醒：图片仅供参考，商品以实物为准

TPS61280EYFFR

低静态电流、宽电压电池前端DC/DC转换器

品牌名称: TI(德州仪器)
商品型号: TPS61280EYFFR
商品编号: C29850297
商品封装: DSBGA-16
包装方式: 袋装
商品毛重: 0.253333克(g)

商品参数

商品概述

TPS6128xD/E是面向单节锂离子、高镍、硅阳极应用的低IQ、宽电压电池前端DC/DC转换器。该器件为由单节锂离子、高镍、硅阳极或LiFePO4电池供电的产品提供电源解决方案，其电压范围针对智能手机或平板电脑等单节便携式应用进行了优化。用作大功率预稳压器时，TPS6128xD/E可延长电池运行时间，克服受电系统的输入电流和电压限制。关断期间，TPS6128xD/E工作在真正直通模式，仅消耗3 μA静态电流，可实现最长电池储存寿命。工作期间，当电池处于良好荷电状态时，低阻、高效的集成直通路径将电池连接到受电系统。当电池荷电状态降低，电压低于所需的最小系统电压时，器件无缝转换为升压模式，以利用全部电池容量。TPS6128xD/E即使在深度放电的电池上也可支持超过4 A的脉冲负载电流。在该工作模式下，TPS6128xD/E可实现全部电池容量的利用:克服了由具有高最小输入电压的受电元件导致的高电池截止电压；可完全放电新型电池化学体系；在高电流脉冲迫使系统关断时，器件通过在升压和旁路模式之间无缝来回转换实现缓冲。这对电池工作时间有显著影响，可实现相同电池容量下更长使用时间与更好用户体验，或相似使用时间下降低电池成本。由于所需外部元件数量最少，TPS6128xD/E可实现小于20 mm²的小解决方案尺寸，支持使用小型电感器和输入电容，提供16引脚芯片级封装(CSP)可选。TPS6128xD/E工作在同步2.3 MHz升压模式，在轻负载电流下进入省电PFM模式，可在整个负载电流范围内保持高效率。

商品特性

2.3 MHz工作下效率达95%
低IQ直通模式下静态电流为3 μA
宽VIN输入范围为2.3 V 至 4.8 V
峰值输出电流IOUT ≥ 4 A（VOUT = 3.35 V，VIN ≥ 2.65 V条件下）
集成直通模式（导通电阻35 mΩ）
可编程谷值电感电流限制与输出电压
关断期间保持真正直通模式
线路与负载瞬态响应
低纹波轻负载PFM模式
片上E²PROM支持原位定制（带写保护）
两种接口选项:
- 最高3.4 Mbps的I²C兼容接口（TPS61280D/E）
- 简单I/O逻辑控制接口
具备热关断与过载保护
整体解决方案尺寸小于20 mm²，厚度低于1 mm

应用领域

单节高镍、硅阳极、锂离子、LiFePO4电池供电的智能手机或平板电脑
2.5G、3G、4G迷你模块数据卡
带有高峰值功率负载的限流应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.3V~4.85V
	输出电压	2.85V~4.4V
	开关频率	2.3MHz
	工作温度	-40℃~+85℃
	同步整流	是

	属性	参数值
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	65.6uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；工作状态指示；可调限流
