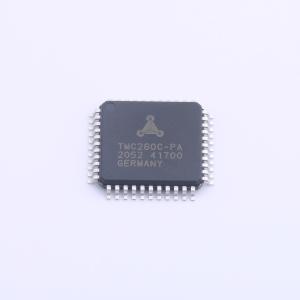

温馨提醒：图片仅供参考，商品以实物为准
TMC260C-PA-T
TMC260C-PA-T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMC260和TMC261两相步进电机驱动器具备行业领先的功能特性，包括高分辨率微步进、无传感器机械负载测量、负载自适应功率优化和低共振斩波操作。标准SPI和STEP/DIR接口简化了通信。集成功率MOSFET可处理每相高达2A的电机电流。集成的保护和诊断功能确保了稳定可靠的运行。高度集成、高能效和小尺寸设计，可实现外部元件数量少的小型化设计，提供经济高效且极具竞争力的解决方案。
- 品牌名称
- TRINAMIC
- 商品型号
- TMC260C-PA-T
- 商品编号
- C2902724
- 商品封装
- PQFP-44(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.489克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 8V~40V | |
| 输出电流 | 2A | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 256 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 工作温度 | -40℃~+125℃ |
商品概述
TMC260和TMC261两相步进电机驱动器具备行业领先的功能特性，包括高分辨率微步进、无传感器机械负载测量、负载自适应功率优化和低共振斩波操作。标准SPI和STEP/DIR接口简化了通信。集成功率MOSFET可处理每相高达2A的电机电流。集成的保护和诊断功能确保了稳定可靠的运行。高度集成、高能效和小尺寸设计，可实现外部元件数量少的小型化设计，提供经济高效且极具竞争力的解决方案。
商品特性
- 驱动能力：电机电流高达2A
- 最高电压：高达60V DC（TMC261）或40V DC（TMC260）
- 最高分辨率：每整步高达256微步
- 紧凑尺寸：10×10 mm QFP - 44封装
- 低功耗、低RDSON和同步整流
- 经EMI优化的可编程斜率，无电荷泵
- 保护与诊断：过流、接地短路、过温和欠压
- stallGuard2高精度无传感器电机负载检测
- coolStep负载自适应电流控制，节能高达75%
- microPlyer微步插值，粗步进输入时提高平滑度
- spreadCycle高精度斩波器，实现最佳电流正弦波形和过零
应用领域
- 纺织、缝纫机
- 工厂自动化
- 实验室自动化
- 液体处理
- 医疗
- 办公自动化
- 打印机和扫描仪
- 闭路电视、安防
- 自动取款机、现金循环机
- 销售点系统
- 泵和阀门
- 定日镜控制器
- 数控机床
