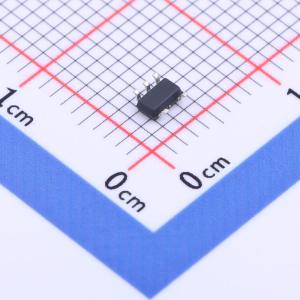

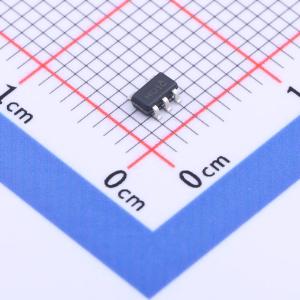

温馨提醒：图片仅供参考，商品以实物为准

BL8028CB5TR

1.5A 2MHz 5.5V 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BL8028 是一款高效的 DC-DC 降压转换器,能够提供高达 1.5A 的输出电流。该设备的工作输入电压范围为 2.6V 至 5.5V,输出电压范围为 0.6V 至 VIN。其固定频率为 2MHz,内部补偿和软启动功能使其适用于小型外部组件。内部同步整流器提高了效率并消除了传统的肖特基自由轮二极管。BL8028 适用于手机、数码相机、MP3 和 MP4 播放器等便携式设备。
品牌名称: BL(上海贝岭)
商品型号: BL8028CB5TR
商品编号: C2902575
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

BL8028是一款高效的DC - DC降压开关稳压器，能够提供高达1.5A的输出电流。该器件的输入电压范围为2.6V至5.5V，输出电压范围为0.6V至输入电压（VIN）。以2MHz的固定频率工作，允许使用小型外部元件，如陶瓷输入和输出电容以及小型电感器，同时仍能提供低输出纹波。这种低噪声输出，加上内部同步整流器实现的出色效率，使BL8028成为高功耗线性稳压器的理想替代品。内部软启动控制电路可降低浪涌电流。短路和热关断保护提高了设计的可靠性。

BL8028高效开关稳压器是一款小型、简易的DC - DC降压转换器，能够提供高达1.5A的输出电流。该器件在2.6V至5.5V的输入电压下，以2MHz的频率进行脉冲宽度调制（PWM）操作，输出电压范围为0.6V至VIN，这使得BL8028非常适合板载后级稳压应用。内部同步整流器提高了效率，并且无需使用典型的肖特基续流二极管。利用内部高端MOSFET的导通电阻来检测开关电流，无需使用电流检测电阻，进一步提高了效率并降低了成本。

商品特性

高效率：高达97%
最大输出电流高达1.5A
2MHz开关频率
低压差100%占空比操作
内部补偿和软启动
电流模式控制
参考电压0.6V
逻辑控制关断（IO < 1uA）
热关断、欠压锁定（UVLO）
提供SOT23 - 5、DFN2x2 - 6封装

应用领域

手机
数码相机
MP3和MP4播放器
机顶盒
无线和DSL调制解调器
笔记本电脑中的USB供电设备
便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出类型	-
	工作电压	2.6V~5.5V
	输出电压	-
	输出电流	1.5A
	开关频率	2MHz

	属性	参数值
	工作温度	-40℃~+85℃
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
